概述：

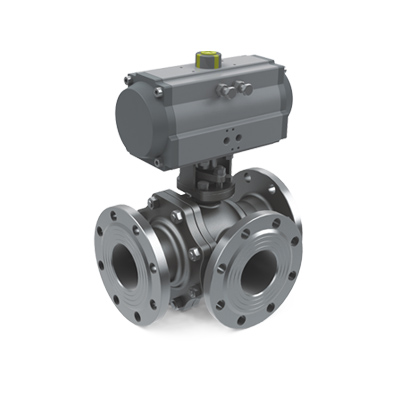

Q644F氣動三通球閥可分為L形和T形，L形(Q44F)三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形(Q45F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
Q644F氣動三通球閥性能參數:
試驗壓力 公稱壓力(Mpa) Mpa 1.6 2.5 4.0 CL150 JIS10K 強度試驗 2.4 3.8 6.0 3.2 2.4 密封試驗 1.8 2.8 4.4 2.2 1.5 氣密試驗 0.5-0.7 工作溫度 PTFE≤150℃ PTL≤300℃ 適用溫度 C：水、油、氣；P：硝酸類；R：醋酸類
氣動三通球閥有T型和L型。T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L三通球閥型只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
氣動三通球閥所配套氣動執行器及氣動附件功能和用途（可選）：
1，雙作用執行器：控制閥門的開啟和關閉。
2，單作用執行器（彈簧復位）：在電路、氣路切斷或者有故障時，自動關閉閥門。
3，單控電磁閥：供電時閥門打開或者關閉，斷電時閥門關閉或者打開（可提供防爆型）。
4，雙控電磁閥：一個線圈通電時閥門打開，另一個線圈通電時候閥門關閉，有記憶功能（可提供防爆型）。
5，限位開關回信器：遠距離傳送閥門開和關位置信號（可提供防爆型）。
6，電氣定位器：根據電流信號（4-20mA)的大小對閥門的介質流量調節控制（可提供防爆型）。
7，氣動定位器：根據氣壓信號（標準0.02-0.1MPa)的大小對閥門的介質流量調節控制。
8，電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用（可提供防爆型）。
9，氣源處理三聯件：包括空氣減壓閥、過濾器、油霧器、對氣源穩定、清潔、運動部件起潤滑作用。
10手動操作：自動控制在不正常情況下可以手動操作閥門的啟閉。
氣動三通球閥主要參數：
閥門型號：Q644F/H/Y,Q645F/H/Y,Q614，Q615等。
閥體材質: 碳鋼/鑄鋼WCB,不銹鋼（301,304.316等）等。
尺寸范圍: DN10-DN300(3/8"-12")。
壓力范圍: 1.0~4.0Mpa(150~300lb)。
適用溫度：-60℃≤t≤350℃。
設計標準：國標GB，美標ANSIS等。
