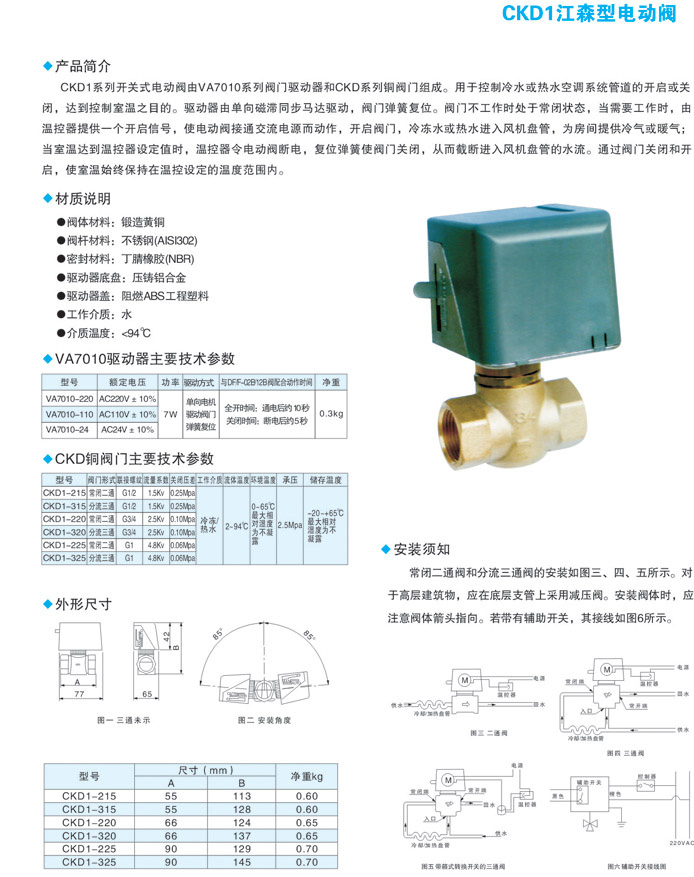

CKD1系列開關式電動閥由VA7010系列閥門驅動器和CKD系列銅閥門組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步馬達驅動，閥門彈簧復位。
型號：CKD1
材質：黃銅
品牌：三科 連接形式：內螺紋
公稱通徑：DN15-DN25（mm）
適用介質：水
壓力環境：常壓
工作溫度：常溫
流動方向：?jiǎn)蜗?br />
驅動方式：電磁
零部件及配件：配件
形態：球式
類型(通道位置)：直通式
標準：國標
密封形式：軟密封型
產品簡介：
CKD1系列開關式電動閥由VA7010系列閥門驅動器和CKD系列銅閥門組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步馬達驅動，閥門彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關閉和開啟，使室溫始終保持在溫控設定的溫度范圍內。CKD1系列電動閥的驅動器與閥門采用螺紋聯接方式，可在閥門安裝之后，再安裝驅動器。現場裝配，接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小。產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫高濕環境可靠工作。
材質說明
閥體材料：鍛造黃銅
閥桿材料：不銹鋼（AISI302）
密封材料：丁腈橡膠（NBR）
驅動器底盤：壓鑄鋁合金
驅動器蓋：阻燃ABS工程塑料
工作介質：水
介質溫度：＜94℃
操作及注意事項
馬達罩殼應防止滴水滲入。當閥裝于水平管道時，安裝位置及平面夾角不超過85°，如圖二所示。當閥門裝在垂直管道上時，馬達罩殼必須防止漏水滲入。

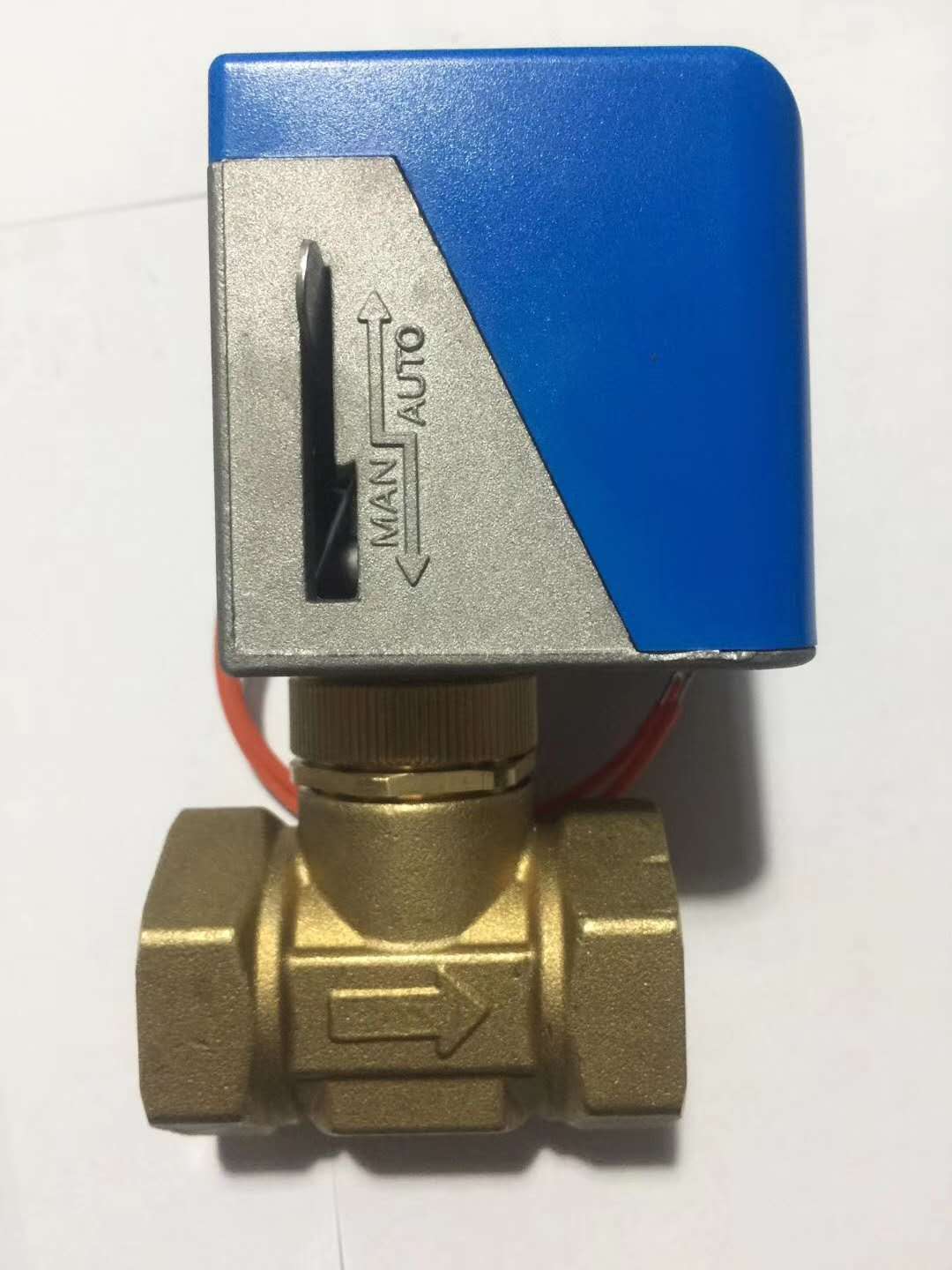

撥動手動操作桿時應緩慢移動，當手動桿沿箭頭指向慢慢移動并按入缺口內卡住，閥門處于常開狀態，每當電流首次通過電動閥門時，手動桿會再設定至自動位置。
安裝須知
常閉二通閥和分流三通閥的安裝如圖三、四、五所示。對于高層建筑物，應在底層支管上采用減壓閥。安裝閥體時，應注意閥體箭頭指向。若帶有輔助開關，其接線如圖6所示。
