CKD3電動二通閥產品簡介
CKD3電動二通閥是專供中央空調風機盤管使用的配套產品，由驅動器與閥體兩部分組成。驅動器由一個同步電機驅動，具備彈簧復位及手動開閥杠桿操縱功能。閥體部分采用活塞式結構。電動閥可與溫控器配套使用，實現對供暖通風和空調系統中冷熱水的開關控制。
特點
節能產品，功耗小，且只有在閥門啟動時（15秒內）才需耗電4W。手動杠桿可以系統調試及維修時手動控制。驅動器可以快速拆卸，操作方便。閥門結構獨特，確保閥門緊閉。

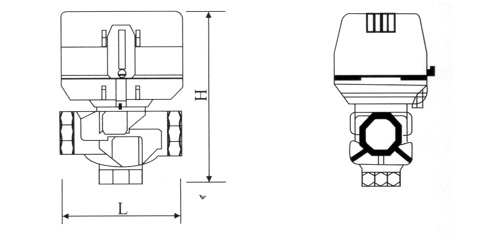

外形尺寸
技術規范
工作電壓：200-240V/AC，50/60HZ
功率消耗：4W（僅在執行器動作開閉時）
電機類別：同步電機
公稱壓力：1.6MPa
適用介質：水
閥門開啟時間：＜15s
環境溫度：0-65℃
適用流體溫度：1-95℃
閥體材質：黃銅或青銅
裝箱數量：30只
外箱尺寸：42cm*26cm*31cm(長*寬*高)
性能參數：
|
工作介質 |
腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y：液體用ZBSF-2：氣體用ZBSF-2Y |
||||||
|
介質溫度(℃) |
ZBSF-1：(1Y)≤60℃；ZBSF-2：(2Y)≤200℃ |
||||||
|
公稱壓力(Mpa) |
1.6 |
||||||
|
工作壓力(Mpa) |
0 - 1.6 |
||||||
|
電源電壓 |
AC220V,其余規格可作特殊訂貨 |
||||||
|
額定流量系數(KV) |
按JB/T352-94規定 |
||||||
|
泄漏量(m1/min) |
按JB/T352-94.F規定 |
||||||
|
公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
功耗(AV) |
40 |
50 |
|||||
型號對照表
|
名稱
|
型號
|
規格
|
L
|
H
|
|
|
二通電動閥
|
CKD3-2215
|
1/2"
|
DN15
|
95
|
114
|
|
CKD3-2220
|
3/4"
|
DN20
|
95
|
114
|
|
|
CKD3-2225
|
1"
|
DN25
|
95
|
114
|
|
|
三通電動閥
|
CKD3-2315
|
1/2"
|
DN15
|
95
|
132
|
|
CKD3-2320
|
3/4"
|
DN20
|
95
|
132
|
|
|
CKD3-2325
|
1"
|
DN5
|
95
|
132
|
|
安裝示意圖

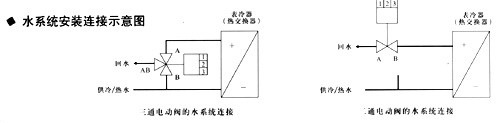

水系統安裝連接示意圖
使用保養
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
