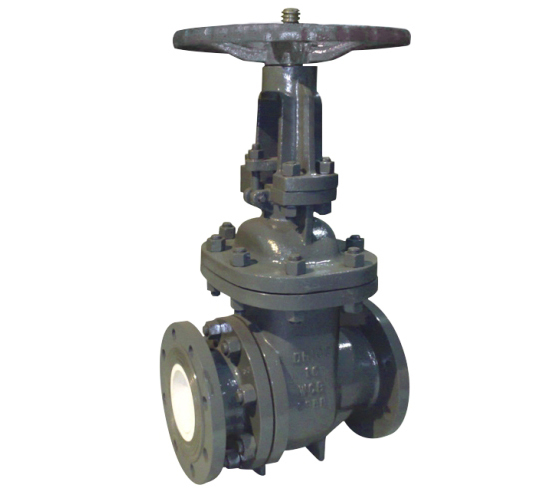

一、PZ41TC耐磨陶瓷排渣閥簡介：

排渣閘閥適用于公稱壓力P N 1.6～6.4Mpa，工作溫度0～100℃的火力電站水利排渣系統及水利工程的灰漿排放系統管路上，切斷或接通管路中聽介質，適用介質為：灰水混合物，渣水混合物（渣水比1：6，大粒度＜50 mm）。

特點：

1、適用于石油化工、冶金、礦山、電力、輸煤廠、水泥廠、水處理等行業。

2、閘板、閥座密封面材料均采用結構陶瓷制造，可耐磨損、腐蝕和抗高溫蠕變、抗熱震性，實現長壽命免維護。

3、排渣閥閥體下部分帶有排渣口，在關閉的情況下由于管道壓力沖向排渣口是渣子徹底排出，不會有灰渣留在閥底，使閘板完全密封。

4、適用介質：灰渣水混合物，渣水比>1:6，大粒度≤50mm。
型號：PZ41TC-16C
產品別名：陶瓷排渣閥
適用范圍：火電廠,礦山
連接形式：法蘭
類型（通道位置）：直通式
流動方向：雙向
驅動方式：手動，電動，氣動。
用途：排污
適用介質：灰渣混合物
壓力環境：常壓

二、PZ41TC耐磨陶瓷排渣閥主要零部件：

序號	名稱	材料
1	電動裝置
2	油嘴	Q235A
3	閥桿螺母	鋁青銅
4	平面軸承
5	圓柱削	35
6	填料壓板	WCB
7	柔性石墨
8	上密封	Stellite6

序號	名稱	材料
9	螺桿	30
10	復合墊片
11	閥桿	2Cr13
12	密封面	WCB+工程陶瓷
13	閥板	WCB+工程陶瓷
14	接頭	WCB+工程陶瓷
15	閥體	WCB+工程陶瓷
16	排渣口	WCB+工程陶瓷

三、PZ41TC耐磨陶瓷排渣閥設計標準：

設計依據	GB	API	ASME
設計標準	GB/T12237	API 6D	ASME B16.34
結構長度	GB/T12221	API 6D	ASME B16.10
連接法蘭	GB/T9113 JB/T79	ASME B16.5、B16.47
試驗和檢驗	JB/T9092	API 6D	API 598

四、試驗壓力

公稱壓力 PN	常溫大工作壓力	殼體試驗壓力	氣密封試驗壓力	高壓密封試驗壓力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
Class 150	2.0	3.0	0.6	2.2
Class 300	5.0	7.5	0.6	5.5

五、主要尺寸

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸													重量
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	D6	b	f	f2	z-d	H	H1	H2	D0	手動	電動
1.0	50	250	160	125	100	-	18	3	-	4-18	335	385	640	200	34	88
	65	265	180	145	120	-	20	3	-	4-18	360	435	670	220	38	92
	80	280	195	160	135	-	20	3	-	4-18	415	495	720	240	46	100
	100	300	215	180	155	-	22	3	-	8-18	490	590	790	260	70	114
	125	325	245	210	185	-	24	3	-	8-18	552	677	852	280	100	164
	150	350	280	240	210	-	24	3	-	8-23	600	755	900	300	125	179
	200	400	335	295	265	-	24	3	-	8-23	780	980	1070	350	207	267
	250	450	390	350	320	-	26	4	-	12-23	860	1110	1150	400	279	339
	300	500	440	400	368	-	28	4	-	12-23	1010	1310	1300	450	392	492
	350	550	500	460	428	-	28	4	-	16-23	1160	1510	1450	500	537	665
	400	600	565	515	482	-	30	4	-	16-25	1400	1800	1775	550	680	812
	450	650	615	565	532	-	30	4	-	20-25	1500	1950	1875	600	850	982
	500	700	670	620	585	-	32	4	-	20-25	1600	2100	1968	700	1100	1345
	600	800	780	725	685	-	36	5	-	20-30	1910	2510	2295	700	1700	2180
1.6	50	250	160	125	100	-	16	3	-	4-18	350	400	640	220	34	88
	65	265	180	145	120	-	18	3	-	4-18	375	450	670	240	38	92
	80	280	195	160	135	-	20	3	-	8-18	433	528	720	280	46	100
	100	300	215	180	155	-	20	3	-	8-18	502	620	800	320	70	114
	125	325	245	210	185	-	22	3	-	8-18	612	753	905	360	100	164
	150	350	280	240	210	-	24	3	-	8-23	676	847	966	360	125	179
	200	400	335	295	265	-	26	3	-	12-23	820	1039	1100	400	207	267
	250	450	405	355	320	-	30	3	-	12-25	969	1245	1220	450	279	339
	300	500	460	410	375	-	30	4	-	12-25	1142	1472	1527	500	392	492
	350	550	520	470	435	-	34	4	-	16-25	1280	1450	1665	550	537	665
	400	600	580	525	485	-	36	4	-	16-30	1452	1887	1870	600	680	812
	450	650	640	585	545	-	40	4	-	20-30	1541	2011	1946	700	850	982
	500	700	705	650	608	-	44	4	-	20-34	1676	2181	2190	700	1100	1345
	600	800	840	770	718	-	48	5	-	20-41	2000	2600	2510	800	1700	2180
2.5	50	250	160	125	100	-	20	3	-	4-18	350	400	640	220	34	88
	65	265	180	145	120	-	22	3	-	8-18	375	450	670	240	38	92
	80	280	195	160	135	-	22	3	-	8-18	433	528	720	280	46	100
	100	300	230	190	160	-	24	3	-	8-23	502	620	800	320	73	117
	125	325	270	220	188	-	28	3	-	8-25	612	753	905	360	105	169
	150	350	300	250	218	-	30	3	-	8-25	676	847	666	360	131	185
	200	400	360	310	278	-	34	3	-	12-25	820	1039	1100	400	215	280
	250	450	425	370	332	-	36	3	-	12-30	969	1245	1220	450	295	350
	300	500	485	430	390	-	40	4	-	16-30	1142	1472	1527	500	410	515
	350	550	550	490	448	-	44	4	-	16-34	1280	1450	1665	550	560	685
	400	600	610	550	505	-	48	4	-	16-34	1452	1887	1870	600	710	842
	450	650	660	600	555	-	50	4	-	20-34	1541	2011	1946	700	900	1052
	500	700	730	660	610	-	52	4	-	20-41	1676	2181	2190	700	1200	1445
	600	800	840	770	718	-	56	5	-	20-41	2000	2600	2510	800	1700	2180
4.0	50	250	160	125	100	88	20	3	4	4-18	350	400	640	240	34	88
	65	280	180	145	120	110	22	3	4	8-18	385	460	670	280	38	92
	80	310	195	160	135	121	22	3	4	8-18	443	538	720	320	68	122
	100	350	230	190	160	150	24	3	4.5	8-23	512	630	800	360	98	152
	125	400	270	220	188	176	28	3	4.5	8-25	627	768	905	360	150	204
	150	450	300	250	218	204	30	3	4.5	8-25	691	862	966	400	240	300
	200	550	375	320	282	260	38	3	4.5	12-30	840	1059	1100	450	320	380
	250	650	445	385	345	313	42	3	4.5	12-34	994	1270	1220	500	390	490
	300	750	510	450	408	364	46	4	4.5	16-34	1172	1502	1527	550	600	703
	350	850	570	510	465	422	52	4	5	16-34	1300	1480	1665	600	820	928
	400	950	655	585	535	474	58	4	5	16-41	1502	1937	1870	700	1250	1382
