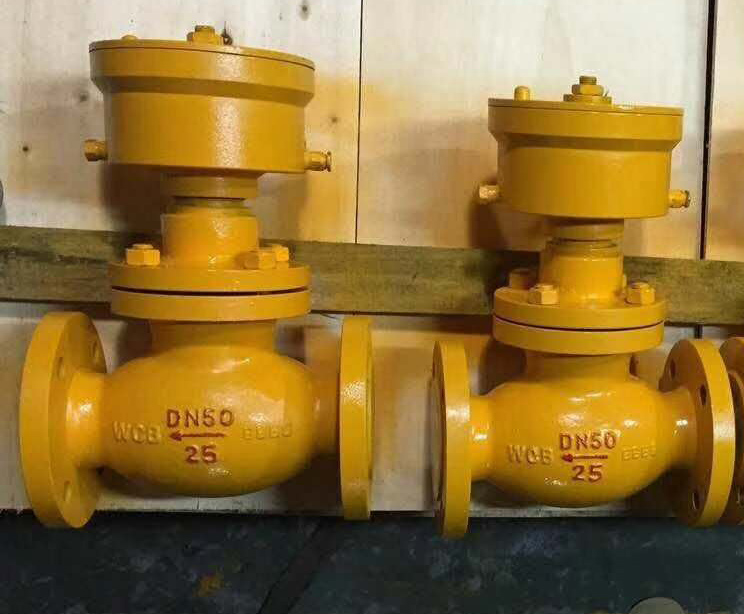

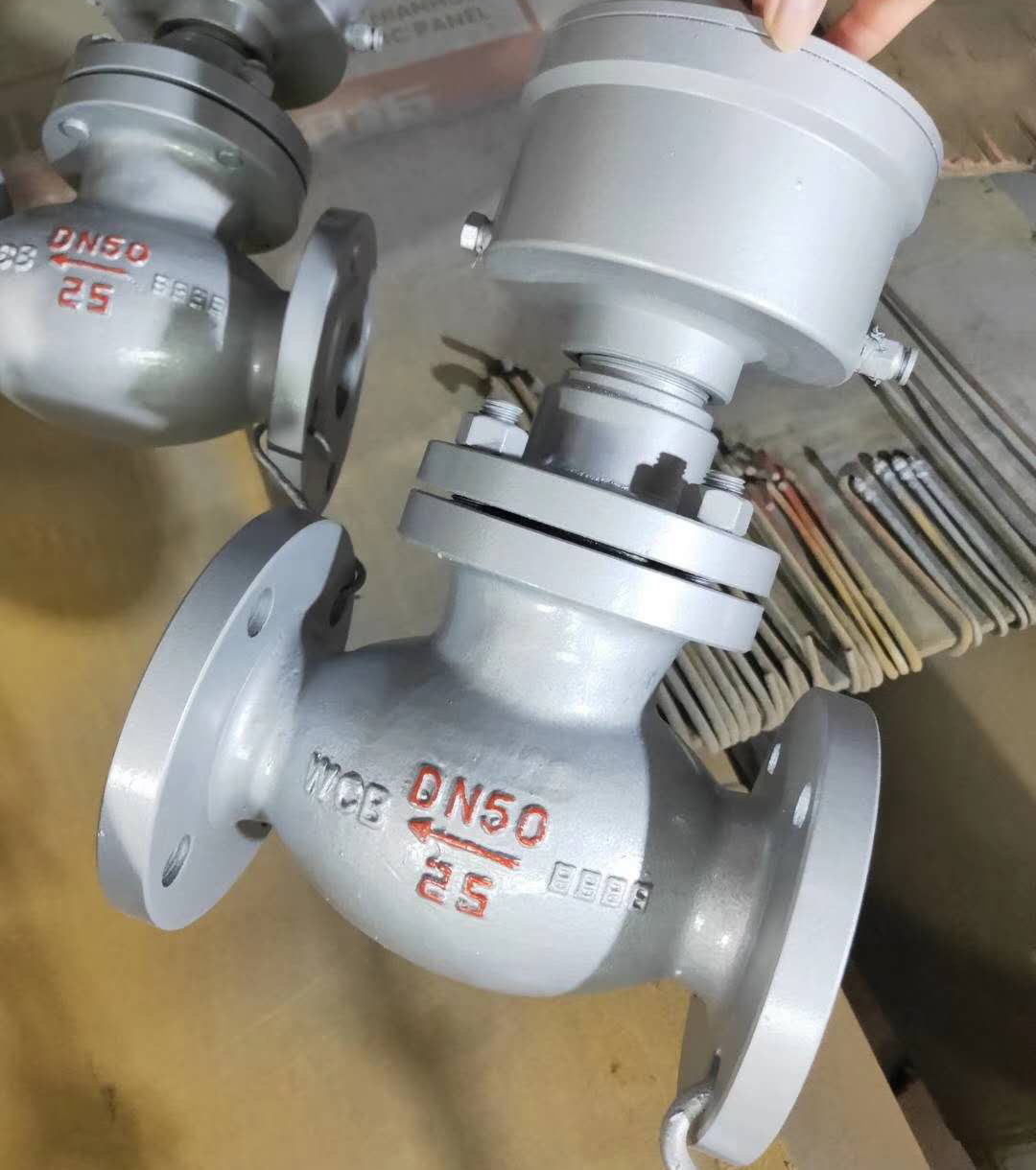

一、QDQ421F氣動緊急切斷閥簡介：
QDQ421F-40氣動緊急切斷閥是一種安全保護閥.安裝在液化石油氣儲灌站液相與氣相管路上,與空壓機(或儲氣罐)配套使用,以便在管道發生大量泄漏時,氣源泄壓或高溫使易熔塞合金熔化,閥門自動關閉止漏,起安全保護作用.此閥也可做為氣動截止閥使用.可實現遠距離控制,關閉迅速,開啟靈活，在無氣壓情況下，閥瓣處于常閉狀態，當氣泵把壓力氣輸入本閥氣缸時，閥瓣開啟，當需要關閉閥門或遇有緊急情況時，將壓力泄掉即自動關閉。本閥是由柱塞固定在閥座上，當缸即閥瓣，當壓力氣通過閥座注入氣缸時，閥瓣即離開閥座，當壓力泄掉，閥瓣由于彈簧力的作用，迅速關閉。閥門工作介質的流動方向，閥座端為出口，無閥座端即為進口和氣壓力方向相反。
由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收儀器的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點?！稓鈩?dòng)緊急切斷閥》內結構裝有低熔點（易熔合金）的塞子，在外界≥80C溫度（易熔金）熔化，堵塞氣管泄壓。液氨緊急切斷閥迅速關閉，保護貯罐系統的安全。
常開型氣動緊急切斷閥；具有極佳的技術性能，低負荷損失和高可靠性，與遠距離氣源配套使用，利用氣源控制閥門的關閉,以便在管道或儲罐上發生意外情況時，工作人員迅速通過控制室觸動開關，電磁閥瞬間通電，氣源快速通過關閉切斷閥。
閥體材料：鑄剛，不銹鋼。304,316,316L
彈簧：50CrVA（彈簧鋼）
氣缸，活塞：球墨鑄鐵
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
工作環境溫度：-15～60℃
性能規范：公稱壓力PN
2.5、4.0MPa
氣缸使用壓力
≤4.0MPa
適用溫度T
-40∽+80℃
氣缸使用介
二、性能規范
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
三、QDQ421F主要外型尺寸和連接尺寸 單位：mm
|
四、主要零件材料:
|
閥體
|
閥桿
|
彈簧
|
密封圈
|
|
碳鋼
|
不銹鋼
|
鉻釩鋼
|
聚四氟乙烯
|
五、氣動緊急切斷閥注意事項
1，氣動型切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。
2，切斷閥采用止回閥原理，只能單向截?cái)?，安裝時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝時應注意：高進低出。
3，常閉式氣動緊急切斷閥不宜長時間開啟，避免彈簧疲勞失靈。
4，訂貨須注明法蘭密封面形式，壓力等級及連接標準。
