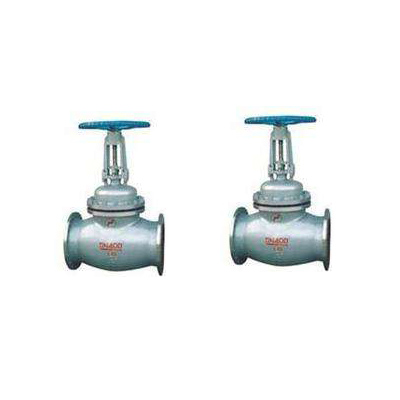

一、HSF41S活塞閥簡介：
活塞閥是建立在柱塞閥原有基礎上開發的一種新產品，,該閥門由一個不銹鋼缸套,一個活塞、活塞環及一個密封圈組成，密封接觸面包括缸套之內表面及相應活塞環之外表面與密封圈之內垂直表面及相應閥桿之外表面與相比較，密封面積更大，這是活塞閥密封性能特佳原因之一。
產品名稱：活塞閥*（HSF-YT16）
產品類型：活塞閥系列
產 地：溫州
活塞閥HSF41S（J）、HSF41S（Z）適用于水、蒸汽、熱油等介質的截流。
活塞閥型號：HSF41S（J）、HSF41S（Z）
△活塞閥公稱通徑：DN25-DN500
活塞閥公稱壓力：PN1.0-PN10.0MPa
活塞閥適用溫⊙度：≤250℃、≤390℃、≤550℃
活塞閥適用介質：水、蒸汽、熱油等
HSF-YT16活塞閥概述：
（1）、避免雜質傷害，延長閥的壽命：
活塞閥：閥桿支架采用了封閉式的設計，不論閥開或關的位置，閥桿下半端總是全基藏在閥桿支架內，不受空氣中的灰塵及其它物質的污染更有效的保證部位的密封性能。
（2）、不受媒介的流刷：
當開啟活塞閥時，活塞環隨著活塞上升而移位到閥腔上，這樣就可以免除活塞環不受介質的沖蝕。
（3）、啟閉靈活：
活塞閥縮小了柱塞上端的直徑，改變了以前柱塞閥媒介對柱塞推力大的缺點，同時減小了摩擦力，升降機構采用閥桿與銅套配合，而銅套上、下各安裝一套止推軸承，減小閥門啟閉力矩。
（4）、維護、檢修極為簡單：
活塞閥確保開啟萬次無滲漏，如果長期使用，活塞環、密封圈過度磨損，則可卸下活塞，拆開上、下蓋，更換密封環，并擰緊螺栓，或更換密封圈。
（5）、互換性強：
活塞閥的安裝尺寸與柱塞閥、截止閥、闡閥相同，此活塞閥又用于各種行業500℃以下水、蒸汽、油及具有粘性等介質的管網上?；钊h(huán)、密封圈是活塞閥的心臟，由一種回彈性好、耐磨性高、摩擦系數小的高分子特種復合材料組成。主要含有四氟乙烯，高質彈性石墨，通常適用溫度-10℃-250℃，如果需500℃可另作配方。
（6）、活塞閥性能規范：
|
產品型號 |
主要技術性能 |
閥門材料 |
||||||
|
通徑（DN） |
公稱壓力 |
適用介質 |
適用溫度（℃） |
閥體、閥蓋、支架 |
活塞蓋、閥桿、活塞、缸套 |
活塞環、密封圈 |
閥桿螺母 |
|
|
|
40-300 |
10 |
水、蒸汽、氣、油品等 |
≤200 |
HT200 |
1Cr18Ni9Ti |
8202 |
黃銅 |
|
HSF41S-16（Z） |
40-300 |
16 |
||||||
|
HSF41S-16(J) |
40-200 |
|||||||
|
HSF41S16C(J) |
40-450 |
|||||||
|
HSF41S-25C(J) |
40-450 |
|
||||||
|
HSF41S-40C(J) |
40-450 |
40 |
||||||
|
HSF41S-25Q(J) |
40-450 |
25 |
|
|||||
|
HSF41S-16P、16R（J） |
40-450 |
16 |
||||||
|
HSF41S-25P、25R（J） |
40-450 |
25 |
|
|||||
|
HSF41S-40P、40R（J） |
40-450 |
40 |
1Cr18Ni9Ti |
|||||
