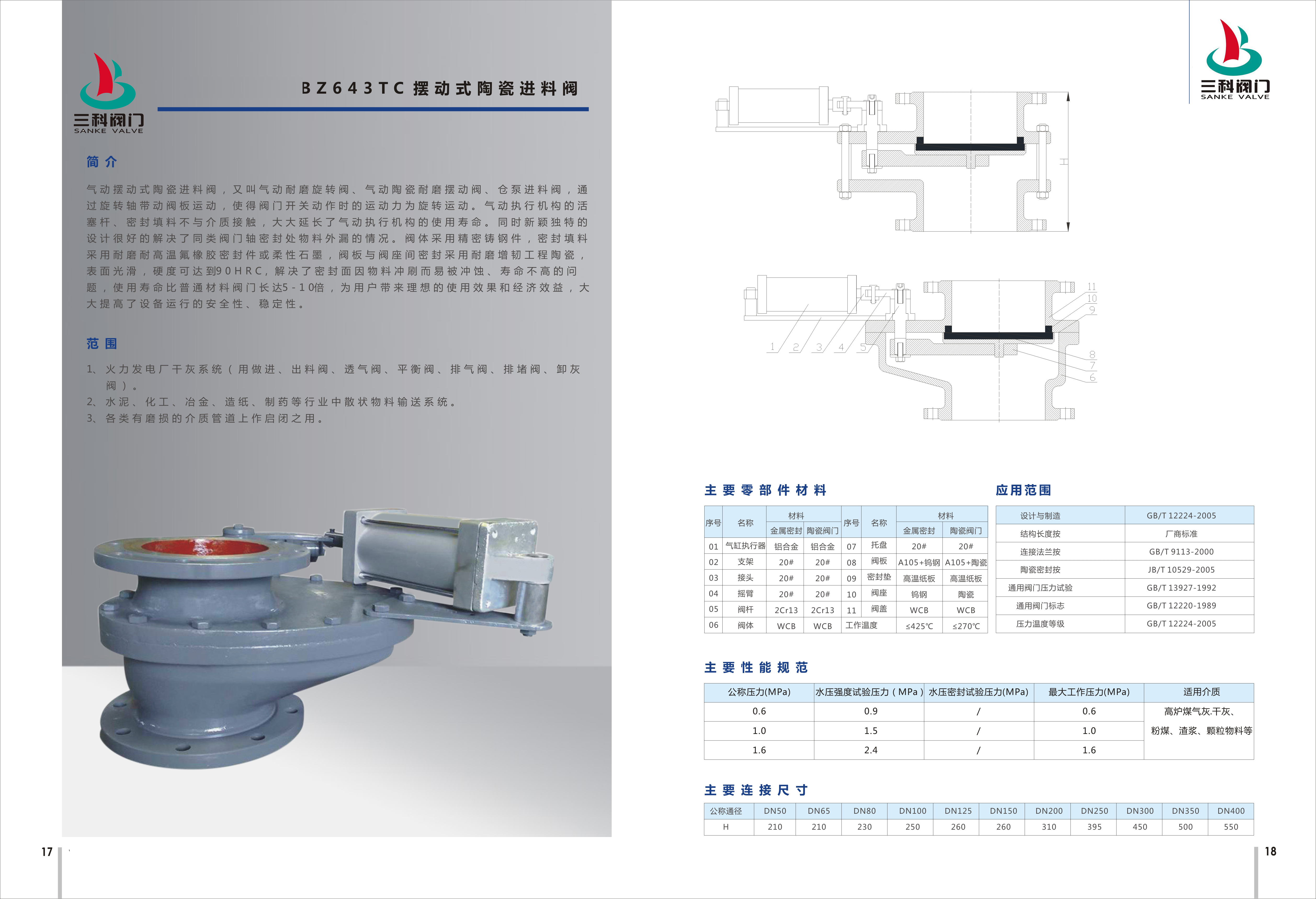

BZ644TC陶瓷擺動式進料閥
一、產品概述：
該系列閥門替代圓頂閥、翻轉閥、吊中閥、雙閘板閥門用作倉泵的進料閥，也可用于礦山、化工等各類有磨損的干灰、水渣等介質的管道上作啟閉之用。公稱壓力1.0MPa，適應溫度≤200℃，氣源壓力0.6-0.8MPa。
二、結構特點：
BZ644TC陶瓷擺動式進料閥關閉后任何方向全部密封。閥體中間體采用WCB鑄鋼件及無縫鋼管焊接。密封面采用硬密封件。本閥門料口全流通無阻擋物，有吹堵裝置，耐磨性能，密封性能好，啟動復合小，卡灰及結灰現象少。采用高檔增韌結構陶瓷密封，機械強度高耐磨性能好 使用壽命長。結構緊湊可任意角度安裝。
三、產品特點：
1.耐磨陶瓷旋轉進料閥閥體采用鑄鋼材料，閘板、閥座密封面采用高性能的工程結構陶瓷，耐磨損，壽命長；
2.特殊結構設計的閥體，徹底避免了積灰和卡澀，保證流道的暢通；
耐磨陶瓷旋轉進料閥密封嚴密，滿足了倉泵進料閥的使用工況，免去了反復的維修量和長期的浪費，大大增加了系統運行的安全性和可靠性。
3.閘板和閥桿的獨特結構設計使得閘板啟閉過程中自旋轉，這樣就實現了閘板同閥座的自吻合密封和閘板的均勻磨損，在高磨損工況下可實現持久的密封性能；
4. 閥桿采用小角度旋轉的動作方式，避免了常規進料閥氣缸桿往復運動而導致氣缸桿劃傷的問題。保證良好的上密封；
5.氣缸置于閥體外部，不于閥門內件直接連接。便于維修和更換；
四、標準規范:
陶瓷閥門國家標準：JB/T10529-2005
設計制造標準： API6D-2008、API608-2002
結構長度標準：GB/T 12221-2005 、ANSI B16.10
連接法蘭標準：GB/T 9113、ANSI B16.5
壓力溫度等級：GB/T 12224-2005、ASMEB16.34-2004
試驗檢驗標準：GB/T 13927-2008API 598鍛鋼閥門
五、主要零部件材料：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
中閥體 |
WCB |
6 |
閥瓣支架 |
WCB |
|
2 |
閥體 |
WCB |
7 |
擺桿 |
WCB |
|
3 |
閥板 |
45#+陶瓷 |
8 |
氣動裝置 |
|
|
4 |
閥座 |
陶瓷 |
9 |
雙頭螺柱 |
35CrMoVA |
|
5 |
軸 |
45# |
10 |
螺母 |
25 |
六、應用規范：
|
設計與制造 |
GB/T12225 |
|
|
鏈接端尺寸 |
結構長度 |
廠商標準 |
|
|
法蘭尺寸 |
JB/T79.1 |
|
檢驗與試驗 |
GB/T9092 |
|
|
材料 |
碳鋼 |
GB/T12229 |
|
|
不銹鋼 |
GB/T122230 |
|
標志 |
GB/T12220 |
|
|
供貨 |
GB/T12252 |
|
七、主要外形和連接尺寸：
|
DN |
PN(KG) |
L |
D |
D1 |
|
C |
n-φd |
|
50 |
10
|
210 |
160 |
125 |
|
16 |
4-φ18 |
|
65 |
210 |
180 |
145 |
|
18 |
4-φ18 |
|
|
80 |
250 |
195 |
160 |
|
20 |
8-φ18 |
|
|
100 |
250 |
215 |
180 |
|
20 |
8-φ18 |
|
|
125 |
265 |
245 |
210 |
|
22 |
8-φ18 |
|
|
150 |
285 |
280 |
240 |
|
24 |
8-φ23 |
|
|
200 |
310 |
340 |
295 |
|
26 |
8-φ23 |
|
|
250 |
350 |
405 |
350 |
|
30 |
12-φ23 |
|
|
300 |
350 |
460 |
400 |
|
30 |
12-φ23 |
