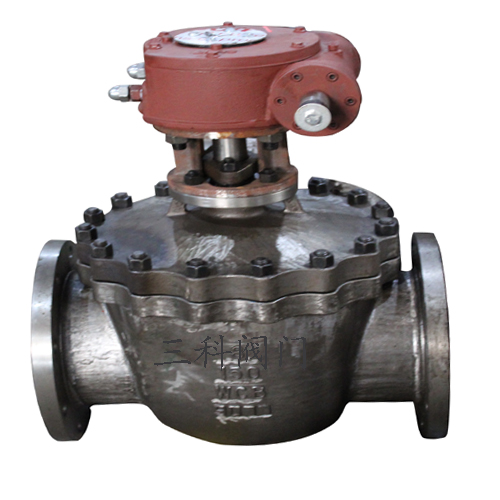

一：YHQ341H上裝式斜面球閥簡介：

上裝式球閥在管線上拆卸簡單迅速，維修方便快捷。當閥門在管線上出現故障需要修理時，不必從管線上拆卸閥門，只須拆掉中法蘭螺栓和螺母，將閥蓋和閥桿組合件一起從閥體中取下來，然后取出球體和閥座組合件。即可在線修理球體和閥座。這種維修節省了時間，將生產中的損失降到最低點。
上裝式球閥分為浮動球球閥和固定球球閥。
上裝浮動式球閥公稱尺寸 ≤ DN200 。其球體上施加一壓縮彈簧，壓縮彈簧的作用是在球體上施加預緊力，使閥座密封面在任何情況下都緊密接觸，密封性能好。閥座與閥體接觸面的楔角為 10°，閥座能夠自鎖，在管路方向上，當閥座受到較大的壓力時，閥座不會產生任何位移。故這種結構的閥門既有閘閥的特點又有球閥的優點。在維修檢查中發現，閥體與閥座易出現泄漏，如果增加彈簧的預緊力，勢必增加球閥的關閉力矩。為了不增加球閥的關閉力矩，在閥座密封面背面加一橡膠 O 形圈，解決了閥座密封面背面泄漏問題。
上裝式固定球閥的缺點是彈簧預緊力不能調整和控制，而且裝配時彈簧壓縮量大，裝配困難。為了解決這個
問題，彈簧材料選用 ANSI 302 代替 304。ANSI 302 彈簧剛度好，其耐蝕性與 304 相近。另外，增加了彈簧座和調整螺母，在閥座外圓和彈簧座上分別車削螺紋，用調整螺母將彈簧壓緊到彈簧座內，將閥座組合件裝入閥體。由于安裝球體之前彈簧已被壓縮，所以安裝球體很方便。當球體裝配后，將調整螺母退出彈簧座，此時彈簧對球體預緊力較小。如果要增加預緊力，可用調整螺母進行調整。

YHQ341F YHQ341N YHQ341H
YHQ341F-16C YHQ341N-16C YHQ341H-16C YHQ341F-25C YHQ341N-25C YHQ341H-25C(碳鋼)
蝸輪傳動不銹鋼整體斜面球閥 YHQ341F-16P YHQ341N-16P YHQ341H-16P

二：主要設計參數

公稱通徑：DN15－200mm、1/2~2in
公稱壓力：PN1.6~10.0Mpa、Class 150~600Lb
適用溫度：-28~300℃、-28~180℃、-28~425℃
連接方式：法蘭連接：JB/T79-1994、GB9113-1988、ANSI B16.5、HGJ 44~76-1991、HG 5010-1958
　　　　　對焊連接：ANSI B16.25、GB 12224-1989

三：主要零件材質表

閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2
球體	2Cr13(H.Cr)	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2
密封材質	PTFE、柔性石墨、碳纖維
閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2

四：【主要尺寸參數】

低壓系列1.6Mpa連接尺寸參數

PN16(1.6Mpa)
DN	d1	L	H1	H2	W	E	D2	D1	D	b	f	N-Φ
15	15	130	110	65	130		45	65	95	14	2	4-14
20	20	130	115	75	130		55	75	105	14	2	4-14
25	25	140	130	95	160		65	85	115	14	2	4-14
32	32	165	150	107	250		78	100	135	16	2	4-18
40	40	165	180	120	250		85	110	145	16	3	4-18
50	50	203	205	140	300		100	125	160	16	3	4-18
65	65	222	240	180	300		120	145	180	18	3	4-18
80	80	241	240	210	350		135	160	195	20	3	8-18
100	100	305	325	220	350		155	180	215	20	3	8-18
125	125	356	350	230	400		185	210	245	22	3	8-18
150	150	394	350	320		95	210	240	280	24	3	8-23
200	200	457	420	380		95	265	295	335	26	3	12-23
250	250	533	450	420		110	320	355	405	30	3	12-25
300	300	610	520	508		110	375	410	460	30	4	12-25

中壓系列2.5/4.0/6.4Mpa連接尺寸參數

PN25(2.5Mpa)/PN40(4.0Mpa)
DN	d1	L	H1	H2	W	E	D3	F	D2	D1	D	b	f	N-Φ
15	15	140	110	65	130		40	4	45	65	95	16	2	4-14
20	20	152	115	75	130		51	4	55	75	105	16	2	4-14
25	25	165	130	95	160		58	4	65	85	115	16	2	4-14
32	32	180	150	107	250		66	4	75	100	135	18	2	4-18
40	40	200	180	120	250		76	4	85	110	145	18	3	4-18
50	50	230	205	140	300		88	4	100	125	160	20	3	4-18
65	65	290	240	180	300		110	4	120	145	180	22	3	8-18
80	80	310	240	210	350		121	4	135	160	195	22	3	8-18
100	100	350	325	220	350		150	4.5	160	190	230	24	3	8-23
125	125	400	350	230	400		176	4.5	188	220	270	28	3	8-25
150	150	480	350	320		95	204	4.5	218	250	300	30	3	8-25
200	200	502	420	380		95	260	4.5	278	310	360	34	3	12-25
250	250	568	450	420		110	313	4.5	332	370	425	36	3	12-30
300	300	648	520	508		110	364	4.5	390	430	485	40	4	16-34
PN64(6.4Mpa)
15	15	140	110	65	130		40	4	55	75	105	18	2	4-14
20	20	152	115	75	130		51	4	68	90	125	20	2	4-18
25	25	165	130	95	160		58	4	78	100	135	22	2	4-18
32	32	180	150	107	250		66	4	82	110	150	24	2	4-23
40	40	200	180	120	250		76	4	95	125	165	24	3	4-23
50	50	230	205	140	300		88	4	105	135	175	26	3	4-23
65	65	290	240	180	300		110	4	130	160	200	28	3	8-23
80	80	310	240	210	350		121	4	140	170	210	30	3	8-23
100	100	350	325	220	350		150	4.5	168	200	250	32	3	8-25
150	150	480	350	320		95	204	4.5	240	280	340	38	3	8-34
200	200	502	420	380		95	260	4.5	300	345	405	44	3	12-34
250	250	568	450	420		110	313	4.5	352	400	470	48	3	12-41
