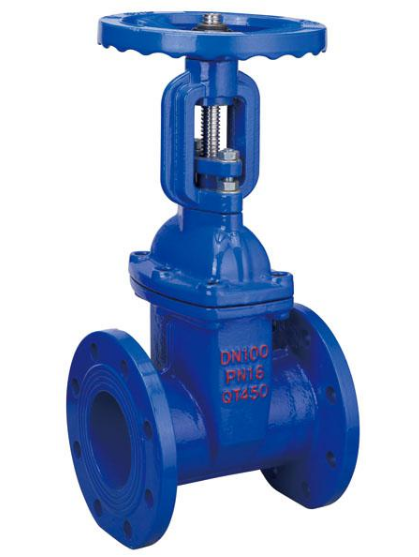

一、Z41X彈性座封閘閥概述：
長期以來市場上使用的一般閘閥，普通存在漏水，易生銹現象，本公司引進國外先進技術所生產的軟密封閘閥，克服了一般閘閥密封不良，彈性疲乏、易生銹等缺陷。軟密封閘閥利用彈性閘閥板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點?？蓮V泛用開自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開度，啟閉迅速可靠，故常用于消防及工業系統。一般安裝于距地面較高的位置。我廠引進歐洲高科技閥門制造技術所生產的彈性座封閘閥，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
1. 整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵制成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂涂狀，防止腐蝕和生銹，不但可供生飲，而且可用于污水系統。
5. 三“0”密封：閥桿采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。
二、技術參數：
壓力等級：1.0MPa、1.6MPa
閥體耐壓：1.5MPa、2.4MPa
密封試驗：1.1MPa、1.76MPa
工作溫度：0～80℃
三、主要零部件材料：
|
NO. |
零件名稱 |
材質 |
|
1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁睛橡膠 |
|
3 |
閥桿 |
不銹鋼 |
|
4 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
5 |
支架 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
6 |
電動頭 |
|

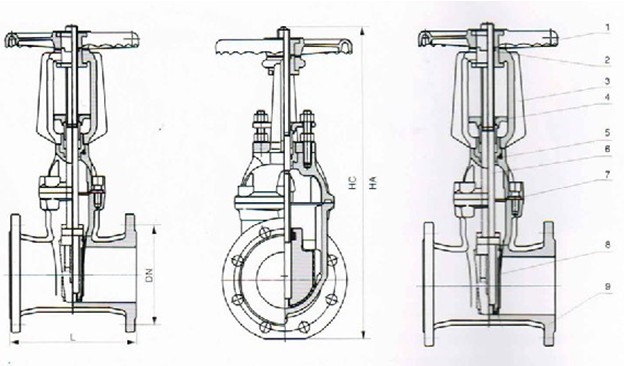

四、主要連接外型尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H(全開) |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1630 |
1550 |
1610 |
1900 |
1938 |
2120 |
