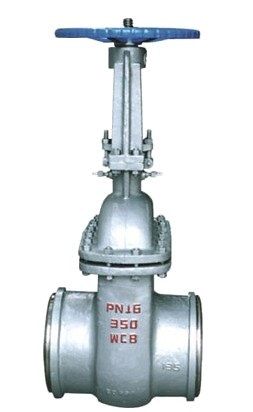

一、Z64H水封閘閥概述：
水封閘閥適用于公稱壓力100MPa，工作溫度425℃，工作介質為水、蒸汽、油品和非腐蝕氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
二、產品特點：
1、S/Z型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠
2、產品結構簡單、緊湊合理、檢修方便、使用壽命長
3、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量
4、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
三、主要性能規范：
|
試驗壓力 |
公稱壓力PN/MPa |
|||||
|
1.0 |
1.6 |
2.5 |
4.O |
6.4 |
1O.0 |
|
|
殼體強度試驗 |
1.5 |
2.4 |
3.8 |
6.O |
9.6 |
15.0 |
|
密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.O |
|
上密封試驗 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
氣密封試驗 |
0.5～O.7 |
|||||
四、使用范圍：
|
產品類別 |
適用溫度/℃ |
適用介質 |
|
碳鋼型(C) |
≤425 |
水、蒸汽、油品、非腐蝕性氣體 |
|
合金鋼(I) |
≤540 |
五、主要零件材料：
|
產品類型 |
零件名稱 |
|||||
|
閥體、閥蓋、支架 |
閥桿 |
閘板、閥瓣、密封面 |
閥座密封面 |
閥桿螺母 |
填料 |
|
|
碳鋼型(C) |
WCB 25 |
1Crl3 或2Crl3 |
Crl3型不銹鋼或硬質合金 Sainlesssteelor carbidealloy |
不銹鋼 Stainlesssteel |
鋁青銅 Albronze |
柔性石墨 F18xible graphite |
|
合金鋼(I) |
WC6 Cr5M01 |
38CrMoAlA 20CrlM01VA |
鈷基合金 |
硬質合金 |
||
