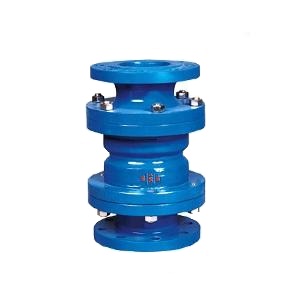

一、YB43X比例式減壓閥概述:
YB13X固定比例式減壓閥,是一種等比例減低流經介質壓力的調節閥。通常用于高層建筑、泵站及消防系統,既能減動壓又能減靜壓,減壓比例精確。該閥結構簡單,選材優質,價格低廉,性能可靠。生產的Y43X-A比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成了閥前與閥后的壓力差,改變閥后的壓力達到減壓目的。比例式減壓閥結構獨特、性能優越、流量大、開關平穩、無噪聲、減壓比例穩定、即“減動壓”又“減靜壓”,并且有減少乃至消除“水錘”現象對管件與供水器具的破壞,消除不必要的振動,節約水源保護管網的作用。
該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。
我廠減壓閥的減壓比例是:2:1,3:1,4:1,3:2,5:2等,亦可根據用戶的要求設計特殊比例的減壓閥。
(法蘭連接尺寸PN1.0MPa按GB4216.4-84標準,PN1.6MPa按GB4216.5-84標準)
二、主要技術參數:
型號 |
公稱壓力 |
公稱通徑 |
L |
Y43X-10T(B型) |
1.0 |
50 |
85 |
65 |
102 |
||
80 |
122 |
||
100 |
140 |
||
125 |
160 |
||
150 |
178 |
||
200 |
230 |
||
Y43X-16T |
1.6 |
50 |
85 |
65 |
102 |
||
80 |
122 |
||
100 |
140 |
||
125 |
160 |
||
150 |
178 |
||
200 |
230 |

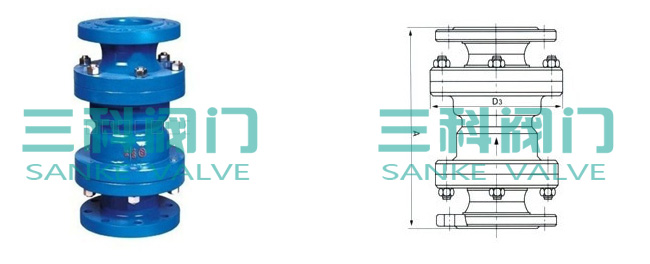

三、主要外形尺寸:
公稱通徑DN(MM) |
尺寸(MM) |
||
C |
L |
D |
|
15 |
1/2" |
80 |
50 |
20 |
3/4" |
80 |
50 |
25 |
1" |
90 |
54 |
32 |
1 1/4" |
100 |
60 |
40 |
1 1/2" |
110 |
68 |
50 |
2" |
120 |
80 |
減壓閥的選用標準:
標準一
在給定的彈簧壓力級范圍內,使出口壓力在大值與小值 減壓閥
之間能連續調整,不得有卡阻和異常振動;
標準二
對于軟密封的減壓閥,在規定的時間內不得有滲漏;對于金屬密封的減壓閥,其滲漏量應不大于大流量的0.5%;
標準三
出口流量變化時,直接作用式的出口壓力偏差值不大于20%,先導式不大于10%;
標準四
進口壓力變化時,直接作用式的出口壓力偏差不大于10%,先導式的不大于5%;
標準五
通常,減壓閥的閥后壓力應小于閥前壓力的0.5倍;
標準六
減壓閥的應用范圍很廣,在蒸汽、壓縮空氣、工業用氣、水、油和許多其他液體介質的設備和管路上均可使用,介質流經減壓閥出口處的量,一般用質量流量或體積流量表示;
標準七
波紋管直接作用式減壓閥適用于低壓、中小口徑的蒸汽介質;
標準八
薄膜直接作用式減壓閥適用于中低壓、中小口徑的空氣、水介質;
標準九
先導活塞式減壓閥,適用于各種壓力、各種口徑、各種溫度的蒸汽、空氣和水介質, 若用不銹耐酸鋼制造,可適用于各種腐蝕性介質;
標準十
先導波紋管式減壓閥,適用于低壓、中小口徑的蒸汽、空氣等介質;
標準十一
先導薄膜式減壓閥,適用于低壓、中壓、中小口徑的蒸汽或水等介質;
標準十二
減壓閥進口壓力的波動應控制在進口壓力給定值的80%~105%,如超過該范圍,減壓前期的性能會受影響;
標準十三
通常減壓閥的閥后壓力應小于閥前壓力的0.5倍;
標準十四
減壓閥的每一檔彈簧只在一定的出口壓力范圍內適用,超出范圍應更換彈簧;
標準十五
在介質工作溫度比較高的場合,一般選用先導活塞式減壓閥或先導波紋管式減壓閥;
標準十六
介質為空氣或水(液體)的場合,一般宜選用直接作用薄膜式減壓閥或先導薄膜式減壓閥;
標準十七
介質為蒸汽的場合,宜選用先導活塞式或先導波紋管式減壓閥;
標準十八
為了操作、調整和維修的方便,減壓閥一般應安裝在水平管道上。
