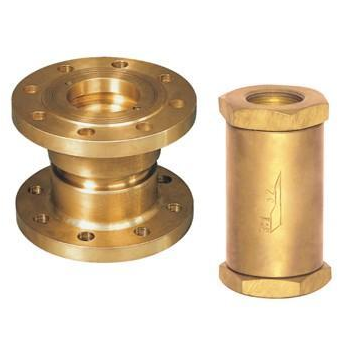

一、Y43X比例式減壓閥概述：
生產的Y43X-A比例式減壓閥，外形美觀，質量可靠，比例準確，工作平穩，既減動壓也減靜壓。
該閥利用閥體內部活塞兩端不同載面積產生的壓力差，改變閥后的壓力，達到減壓目的。
我廠減壓閥的減壓比例是：2：1，3：1，4：1，3：2，5：2等，亦可根據用戶的要求設計特殊比例的減壓閥。
（法蘭連接尺寸PN1.0MPa按GB4216.4-84標準，PN1.6MPa按GB4216.5-84標準）
二、主要技術參數：
|
型號 |
公稱壓力 |
公稱通徑 |
L |
|
Y43X-10T(B型) |
1.0 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |
||
|
Y43X-16T |
1.6 |
50 |
85 |
|
65 |
102 |
||
|
80 |
122 |
||
|
100 |
140 |
||
|
125 |
160 |
||
|
150 |
178 |
||
|
200 |
230 |

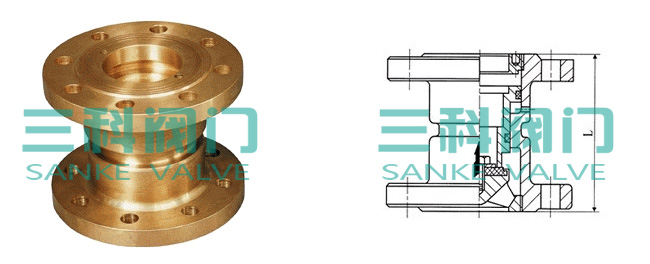

三、主要外形尺寸：
|
公稱通徑DN（MM） |
尺寸（MM） |
||
|
C |
L |
D |
|
|
15 |
1/2" |
80 |
50 |
|
20 |
3/4" |
80 |
50 |
|
25 |
1" |
90 |
54 |
|
32 |
1 1/4" |
100 |
60 |
|
40 |
1 1/2" |
110 |
68 |
|
50 |
2" |
120 |
80 |
減壓閥的選用標準:
標準一
在給定的彈簧壓力級范圍內，使出口壓力在大值與小值 減壓閥
之間能連續調整，不得有卡阻和異常振動；
標準二
對于軟密封的減壓閥，在規定的時間內不得有滲漏；對于金屬密封的減壓閥，其滲漏量應不大于大流量的0.5%；
標準三
出口流量變化時,直接作用式的出口壓力偏差值不大于20%,先導式不大于10%；
標準四
進口壓力變化時，直接作用式的出口壓力偏差不大于10%，先導式的不大于5%；
標準五
通常，減壓閥的閥后壓力應小于閥前壓力的0.5倍；
標準六
減壓閥的應用范圍很廣，在蒸汽、壓縮空氣、工業用氣、水、油和許多其他液體介質的設備和管路上均可使用，介質流經減壓閥出口處的量，一般用質量流量或體積流量表示；
標準七
波紋管直接作用式減壓閥適用于低壓、中小口徑的蒸汽介質；
標準八
薄膜直接作用式減壓閥適用于中低壓、中小口徑的空氣、水介質；
標準九
先導活塞式減壓閥，適用于各種壓力、各種口徑、各種溫度的蒸汽、空氣和水介質， 若用不銹耐酸鋼制造，可適用于各種腐蝕性介質；
標準十
先導波紋管式減壓閥，適用于低壓、中小口徑的蒸汽、空氣等介質；
標準十一
先導薄膜式減壓閥，適用于低壓、中壓、中小口徑的蒸汽或水等介質；
標準十二
減壓閥進口壓力的波動應控制在進口壓力給定值的80%～105%，如超過該范圍，減壓前期的性能會受影響；
標準十三
通常減壓閥的閥后壓力應小于閥前壓力的0.5倍；
標準十四
減壓閥的每一檔彈簧只在一定的出口壓力范圍內適用，超出范圍應更換彈簧；
標準十五
在介質工作溫度比較高的場合，一般選用先導活塞式減壓閥或先導波紋管式減壓閥；
標準十六
介質為空氣或水（液體）的場合，一般宜選用直接作用薄膜式減壓閥或先導薄膜式減壓閥；
標準十七
介質為蒸汽的場合，宜選用先導活塞式或先導波紋管式減壓閥；
標準十八
為了操作、調整和維修的方便，減壓閥一般應安裝在水平管道上。
