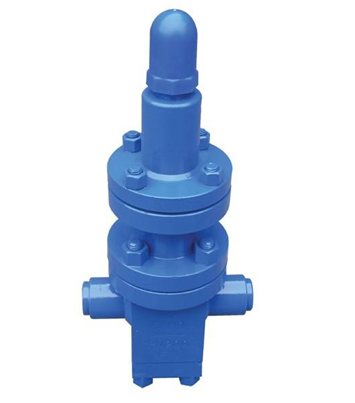

一、Y13H高壓蒸汽減壓閥概述：
蒸汽減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
注意事項：
1.為了操作和維護方便，該閥一般直立安裝在水平管道上。
2.減壓閥安裝必須嚴格按照閥體上的箭頭方向保持和流體流動方 減壓閥
向一致。如果水質不清潔含有一些雜質，必須在減壓閥的上游進水口安裝過濾器
3.為了防止閥后壓力超壓，應在離閥出口不少于4M處安裝一個減壓閥。
4.減壓閥在管道中起到一定的止回作用，為了防止水錘的危害，也可安裝小的膨脹水箱，防止損壞管道和閥門，過濾器必須安裝在減壓閥的進水管前，而膨脹水箱必須安裝在減壓閥出水管后！
5.如果需要將減壓閥安裝在熱水系統時，您必須在減壓閥和膨脹水箱之間安裝止回閥。這樣既可以讓膨脹水箱吸收由于熱膨脹而增加的水的體積，又可以防止熱水回流或壓力波動對減壓閥的影響，確保減壓閥長期正常工作
安裝要求
1.減壓閥的安裝應在供水管網試壓、沖洗合格后進 減壓閥
行。 檢查數量：全數檢查。 檢查方法：檢查管道試壓及沖洗記錄。
2.減壓閥安裝前應檢查：其規格型號應與設計相符；閥外控制管路及導向閥各連接件不應有松動；外觀應無機械損傷，并應清除閥內異物。 檢查數量：全數檢查。 檢查方法：對照?qǐng)D紙，觀察檢查和手扳檢查
3.減壓閥水流方向應與供水管網水流一致。 檢查數量：全數檢查。 檢查方法：觀察檢查。
4.應在進水側安裝過濾器，并宜在其前后安裝控制閥。 檢查數量：全數檢查。 檢查方法：觀察檢查。
5.可調式減壓閥宜水平安裝，閥蓋應向上。 檢查數量：全數檢查。 檢查方法：觀察檢查。
6.比例式減壓閥宜垂直安裝；當水平安裝時，單呼吸孔減壓閥其孔口應向下，雙呼吸孔減壓閥其孔口應呈水平位置。 檢查數量：全數檢查。 檢查方法：觀察檢查。
7.安裝自身不帶壓力表的減壓閥時，應在其前后相鄰部位安裝壓力表。 檢查數量：全數檢查。 檢查方法：觀察檢查。
二、試驗壓力：
|
公稱壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
||
|
殼化試驗壓力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
||
|
密封試驗壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
||
|
高進口壓力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
||
|
出口壓力范圍（MPa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
||
|
壓力特性偏差（MPa）△P2P |
GB12246-1989 |
|||||||
|
流量特性偏差（MPa）△P2G |
GB12246-1989 |
|||||||
|
小壓差（MPa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
||
|
滲漏量 |
GB12245-1989 |
|||||||
|
|
|
|
|
|
|
|
|
|
三、流量系數(Cv)：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
四、主要零件：
|
零件名稱 |
零件材料 |
|
閥體閥蓋底蓋 |
WCB |
|
閥座閥盤 |
2cr13 |
|
缸套 |
2Cr13/銅合金 |
|
活塞 |
合金鑄鐵 |
|
導閥座導閥桿 |
2Cr13 |
|
主閥彈簧 |
1Cr18Ni9Ti |
|
導閥主彈簧 |
50CrVA |
|
調節彈簧 |
60Si12Mn |

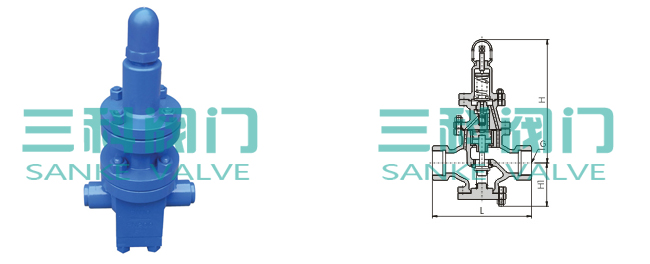

五、安裝尺寸(PN1.6-4.0)單位：mm
|
公稱通徑DN
|
G
|
L
|
H
|
Hl
|
|
15
|
1/2"
|
140
|
295
|
90
|
|
20
|
3-4"
|
140
|
330
|
98
|
|
25
|
1"
|
160
|
330
|
110
|
|
32
|
1-1/4"
|
180
|
330
|
110
|
|
40
|
1-1/4"
|
200
|
345
|
125
|
|
50
|
2"
|
230
|
345
|
125
|
減壓閥的選用標準:
標準一
在給定的彈簧壓力級范圍內，使出口壓力在大值與小值 減壓閥
之間能連續調整，不得有卡阻和異常振動；
標準二
對于軟密封的減壓閥，在規定的時間內不得有滲漏；對于金屬密封的減壓閥，其滲漏量應不大于大流量的0.5%；
標準三
出口流量變化時,直接作用式的出口壓力偏差值不大于20%,先導式不大于10%；
標準四
進口壓力變化時，直接作用式的出口壓力偏差不大于10%，先導式的不大于5%；
標準五
通常，減壓閥的閥后壓力應小于閥前壓力的0.5倍；
標準六
減壓閥的應用范圍很廣，在蒸汽、壓縮空氣、工業用氣、水、油和許多其他液體介質的設備和管路上均可使用，介質流經減壓閥出口處的量，一般用質量流量或體積流量表示；
標準七
波紋管直接作用式減壓閥適用于低壓、中小口徑的蒸汽介質；
標準八
薄膜直接作用式減壓閥適用于中低壓、中小口徑的空氣、水介質；
標準九
先導活塞式減壓閥，適用于各種壓力、各種口徑、各種溫度的蒸汽、空氣和水介質， 若用不銹耐酸鋼制造，可適用于各種腐蝕性介質；
標準十
先導波紋管式減壓閥，適用于低壓、中小口徑的蒸汽、空氣等介質；
標準十一
先導薄膜式減壓閥，適用于低壓、中壓、中小口徑的蒸汽或水等介質；
標準十二
減壓閥進口壓力的波動應控制在進口壓力給定值的80%～105%，如超過該范圍，減壓前期的性能會受影響；
標準十三
通常減壓閥的閥后壓力應小于閥前壓力的0.5倍；
標準十四
減壓閥的每一檔彈簧只在一定的出口壓力范圍內適用，超出范圍應更換彈簧；
標準十五
在介質工作溫度比較高的場合，一般選用先導活塞式減壓閥或先導波紋管式減壓閥；
標準十六
介質為空氣或水（液體）的場合，一般宜選用直接作用薄膜式減壓閥或先導薄膜式減壓閥；
標準十七
介質為蒸汽的場合，宜選用先導活塞式或先導波紋管式減壓閥；
標準十八
為了操作、調整和維修的方便，減壓閥一般應安裝在水平管道上。
