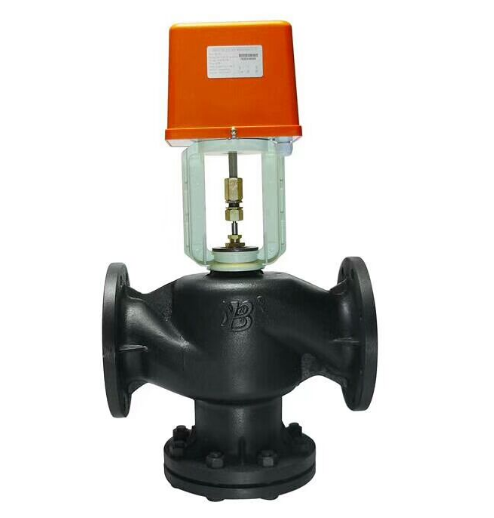

一、VB7000電動二通閥概述：
VB7000電動二通閥廣泛用與中央空調、采暖、水處理、工業加工行業等系統的流體控制。配以電子驅動控制裝置后，能調節蒸汽或冷，熱水的流量.
二、產品特點：
1、執行器選用鑄鋁支架及塑料外殼，體積小、重量輕。
2、選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能?！?br />
3、適合多種控制信號：增量(浮點)、電壓(0～10V)、電流(4～20mA)?！?br />
4、具有0～10V或4～20mA反饋信號(選配)?！?br />
5、傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命?！?br />
6、功耗低、輸出力大、噪音小?！?br />
7、閥體有鑄銅、鑄鐵、球墨鑄鐵多種材質可供選擇，以適合不同工作介質及溫度的要求。
8、閥體有螺紋連接和法蘭連接兩種，安裝方便?！?br />
9、閥體結構形式有：兩通閥(單座)、兩通平衡閥(平衡式)。
三、技術參數
1、輸入控制信號：4-20mADC，輸入阻抗250Ω
2、位置反饋電位器：1K
3、閥位輸出信號：4-20mADC，負載電阻0-250Ω
4、控制電機正反轉采用過零觸發雙向可控硅。
5、死區：0.5-3%連續可調。出產設置為1%
6、輸入控制信號斷性保護：閥位可根據要求選擇停、全開與全閉
7、電源：220VAC50HZ
8、工作環境溫度：-5—+60℃、儲存：-20—+65℃，相對濕度<85%
9、執行機構與閥體聯接方式：BSP平行內螺紋型
10、執行機構輸出力：1000N、1500N
11、大相對溫度：不結露
12、電線聯連：電線1.5mm2
13、關閉方向：閥桿方向：閥桿下行為閥門關閉方向
14、頻率為50Hz，每毫米需4.6秒
四、特點
1、220V交流電壓的同步逆轉馬達，磁性離合器。
2、動作利用齒輪傳送，輸出齒輪螺桿組采用繞中心軸旋轉的平面滾動軸承支承，閥軸則采用中央螺套連接以及定位標尺。
3、閥動位置指示器。
4、可附加兩個輔助性開關及手動控制桿。
5、具有電器控制限位功能。
6、正反作用設置。
7、手動和自動功能。
8、斷線保護功能。
VB3000螺紋電動二通閥材料
齒輪：不銹鋼或黃銅減速器下板：鍍鋅鋼
外殼：防火ABS工程塑料支架：模鑄鋁
|
型號 |
規格 |
主要尺寸 |
行程 |
執行程 |
關閉壓差 |
|||||||
|
二通 |
三通 |
L |
H |
H1 |
D |
K |
C |
n-d |
(KPa) |
|||
|
VB7200-50 |
VB7300-50 |
50 |
23 |
450 |
145 |
165 |
125 |
20 |
4-18 |
45 |
500 |
500 |
|
VB7200-65 |
VB7300-65 |
65 |
290 |
468 |
150 |
185 |
145 |
20 |
4-18 |
45 |
400 |
400 |
|
VB7200-80 |
VB7300-80 |
80 |
310 |
475 |
185 |
200 |
160 |
20 |
8-18 |
45 |
300 |
300 |
|
VB7200-100 |
VB7300-100 |
100 |
350 |
475 |
205 |
220 |
180 |
22 |
8-18 |
45 |
300 |
300 |
|
VB7200-125 |
VB7300-125 |
125 |
400 |
504 |
230 |
250 |
210 |
22 |
8-18 |
45 |
200 |
200 |
|
VB7200-150 |
VB7300-150 |
150 |
410 |
532 |
280 |
285 |
240 |
24 |
8-22 |
45 |
100 |
100 |
|
VB7200-200 |
VB7300-200 |
200 |
520 |
550 |
280 |
340 |
295 |
30 |
12-22 |
45 |
100 |
100 |
