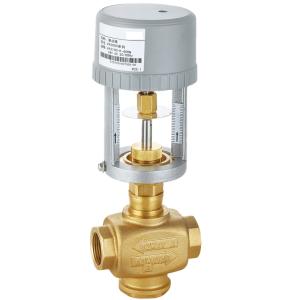

一、VB3000電動兩通閥概述：
VB3000電動兩通閥是專供中央空調風機盤管的配套產品，由驅動器與閥體兩部分組成，驅動器由一個同步電機驅動，具備彈簧復位及手動開閥杠桿操縱功能。閥體部分采用活塞式結構。
二、特點：
（一）、電動閥的驅動器與閥門采用螺紋連接方式，可在閥門安裝之后，再安裝驅動器。現場裝配，接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小，產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫高濕環境可靠工作。
（二）、開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣，當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流，通過閥門關閉和開啟，使室溫始終保持在溫控設定的溫度范圍內。
（三）、驅動器由單項磁滯同步馬達驅動，閥門彈簧復位，閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作。
（四）、用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。
三、技術參數
1、輸入控制信號：4-20mADC，輸入阻抗250Ω
2、位置反饋電位器：1K
3、閥位輸出信號：4-20mADC，負載電阻0-250Ω
4、控制電機正反轉采用過零觸發雙向可控硅。
5、死區：0.5-3%連續可調。出產設置為1%
6、輸入控制信號斷性保護：閥位可根據要求選擇停、全開與全閉
7、電源：220VAC50HZ
8、工作環境溫度：-5—+60℃、儲存：-20—+65℃，相對濕度<85%
9、執行機構與閥體聯接方式：BSP平行內螺紋型
10、執行機構輸出力：1000N、1500N
11、大相對溫度：不結露
12、電線聯連：電線1.5mm2
13、關閉方向：閥桿方向：閥桿下行為閥門關閉方向
14、頻率為50Hz，每毫米需4.6秒
四、VB3000螺紋電動二通閥特點
1、220V交流電壓的同步逆轉馬達，磁性離合器。
2、動作利用齒輪傳送，輸出齒輪螺桿組采用繞中心軸旋轉的平面滾動軸承支承，閥軸則采用中央螺套連接以及定位標尺。
3、閥動位置指示器。
4、可附加兩個輔助性開關及手動控制桿。
5、具有電器控制限位功能。
6、正反作用設置。
7、手動和自動功能。
8、斷線保護功能。
五、VB3000螺紋電動二通閥材料
齒輪：不銹鋼或黃銅減速器下板：鍍鋅鋼
外殼：防火ABS工程塑料支架：模鑄鋁
型號 規格
二通 三通 L H H1(三通)DN(mm)Kv(m3／h)行程關閉壓差(KPa)
VB3200-25 VB3300-25 25 10 250 80 10 19 1400
VB320032 VB3300-32 32 120 260 85 16 22 800
VB320040 VB3300-40 40 130 280 85 25 22 500
VB320050 VB3300-50 50 150 300 90 40 22 400
VB320065 VB3300-65 65 170 310 95 63 22 200
