產品特點:
1.用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的
2.驅動器由單相磁滯同步馬達驅動，閥門彈簧復位，閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動二通閥接通交流電源而動作
3..開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣，當室溫達到溫控器設定值時，溫控器令電動二通閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流，通過閥門關閉和開啟，使室溫始終保持在溫控設定的溫度范圍內。

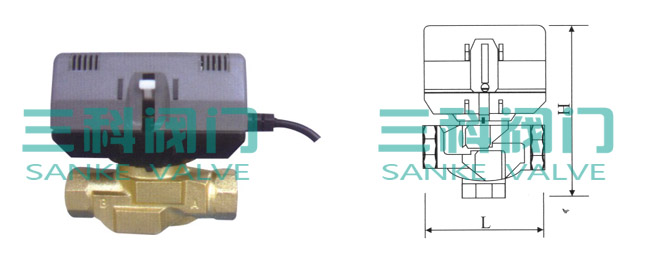

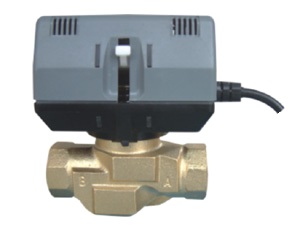

4..YK7030開關式電動閥的驅動器與閥門采用螺紋連接方式，可在閥門安裝之后，再安裝驅動器?，F(xiàn)場裝配，接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小，產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內出現的高溫高濕環境可靠工作。
二、技術指標：
1、驅動電機：磁滯同步電機
2、驅動器工作電壓：220VAC、50Hz/60Hz(有AC24V、110V可供選擇)
3、功率消耗：≦5.7VA
4、閥體承壓：1.6MPa
5、允許壓差：≦0.12MPa
6、適用介質：冷水、熱水
7、適用介質溫度：2℃～95℃
8、適用環境溫度：0℃～60℃
9、啟閉時間：開約10秒，關約5秒
電動閥的驅動器與閥門采用螺紋連接方式，可在閥門安裝之后，再安裝驅動器。現場裝配，接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小，產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內出現的高溫高濕環境可靠工作。
三、結構特點：
1、閥體黃銅鍛造，不銹鋼桿及彈簧，體積小，耐腐蝕。
2、閥芯結構優化，在不減少Kv值的情況下，允許壓差大。
3、驅動器與閥體分離，可快速拆裝。
4、驅動器有可供系統調試和維修時作用的手動操作桿。
四、性能參數：
|
工作介質 |
腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y：液體用ZBSF-2：氣體用ZBSF-2Y |
||||||
|
介質溫度(℃) |
ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃ |
||||||
|
公稱壓力(Mpa) |
1.6 |
||||||
|
工作壓力(Mpa) |
0 - 1.6 |
||||||
|
電源電壓 |
AC220V,其余規格可作特殊訂貨 |
||||||
|
額定流量系數(KV) |
按JB/T352-94規定 |
||||||
|
泄漏量(m1/min) |
按JB/T352-94.F規定 |
||||||
|
公稱通徑 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
功耗(AV) |
40 |
50 |
|||||
五、結構與原理：
YK7030開關式電動閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電后，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，并利用壓差而使主閥閥杯開啟，介質流通。線圈斷電后，電磁力消失，銜鐵因自重下落復位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電后由于吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由于電磁力作用，動鐵芯失去主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和支鐵芯由于彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。
六、安裝須知：
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，需定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，好安裝旁路裝置(如圖一)。
4、在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前，管道必須清洗干凈。建議在閥前安裝過濾器，蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型電磁閥不能在爆炸危險場合使用。
8、在管路剛性不足情況下，建議把閥前管道用支架固定，以免電磁閥工作時引起振動。
9、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
六、使用保養：
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下不用時，應將內部零件拭凈并用壓縮空氣吹凈儲存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免電磁閥爆炸和泄漏。
