當前位置:主頁 > 產品中心 > 陶瓷閥 > PH44TC陶瓷排渣止回閥

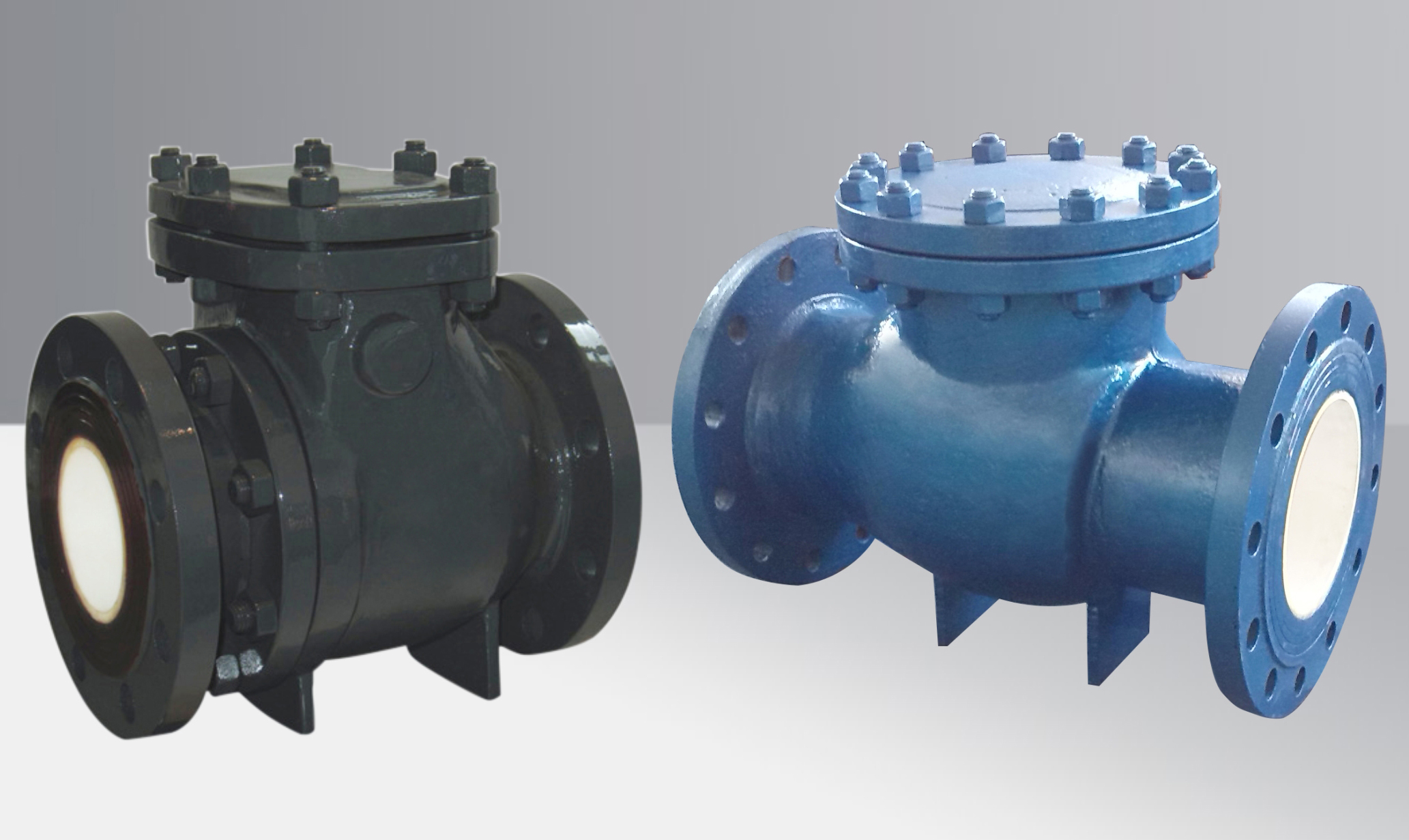

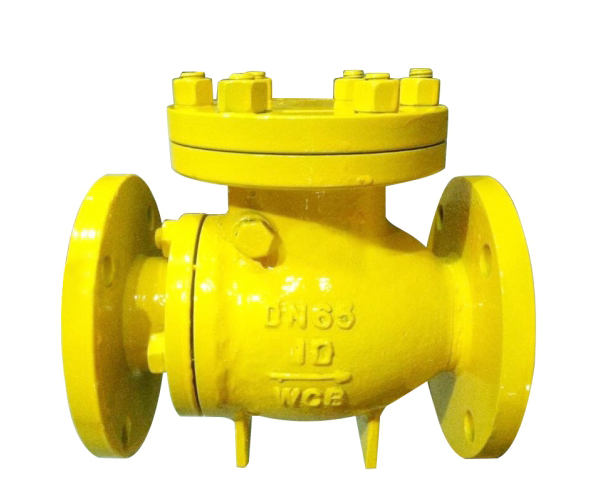

PH44TC陶瓷排渣止回閥

型號:PH44TC

產品時間:2013-04-12

簡要描述:

PH44TC陶瓷排渣止回閥是由浙江三科閥門有限公司提供的一種既耐磨,又可以耐腐蝕的一種高強度的止回閥,我們可以免費提供小樣圖,與參數,安裝尺寸等,

詳細介紹

一、PH44TC陶瓷排渣止回閥簡介

PH44TC陶瓷排渣止回閥。陶瓷排渣止回閥可大大的提高工業管道系統的流暢性,密封性。提高配套設備運行系統的安全性,穩定性,對環保節能,環境保護將起到積極的推進作用。結構陶瓷材料變型量少,抗拉強度、抗壓強度、硬度都非常高,在化工,煤炭,石油等等惡劣環境下金屬閥門已不能適應高磨損、強腐蝕等惡劣工況的需求,主要體現在金屬閥易泄露、扭矩大、密封面不耐腐蝕的情況。傳統的金屬閥門急需從材料、設計及加工工藝等方面的徹底革新。 將陶瓷材料應用于工業閥門是一項大膽和有益的創新。 陶瓷閥使用高性能結構陶瓷,它具有良好的自潔性,超耐磨,強腐蝕,自潤滑性強,使用壽命長,使用環境廣,尤其適合用在化工行業

1、該閥門用于輸送渣水混合物介質的管路上作為止回裝置。
2、排渣閥閥體部分壁厚加耐磨陶瓷,耐磨性特強。
3、排渣閥為平行式閘板結構,密封可靠,啟閉輕便,檢修方便。
4.適用介質:灰渣水混合物,渣水比>1:6,大粒度≤50mm

二、PH44TC陶瓷排渣止回閥主要零件材料

序號No. 名稱Nome 材料 Material 序號No. 名稱Nome 材料 Material
1 釣環 35 7 金屬柔性石墨 柔性石墨
2 螺冒 35 8 密封接頭 WCB+工程陶瓷
3 上蓋 WCB 9 閥板 WCB+工程陶瓷
4 螺柱 35CrMoA 10 定位螺冒 35
5 圓柱削 2Cr13 11 密封面 工程陶瓷
6 跳板 WCB 12 閥體 WCB+工程陶瓷

三、PH44TC陶瓷排渣止回閥設計標準

設計依據 GB API ASME
設計標準 GB/T12237 API 6D ASME B16.34
結構長度 GB/T12221 API 6D ASME B16.10
連接法蘭 GB/T9113 JB/T79 ASME B16.5、B16.47
試驗和檢驗 JB/T9092 API 6D API 598

試驗壓力

公稱壓力 常溫大工作壓力 殼體試驗壓力 氣密封試驗壓力 高壓密封試驗壓力
1.6 1.6 2.4 0.6 1.76
2.5 2.5 3.8 0.6 2.75
4.0 4.0 6.0 0.6 4.4
6.4 6.4 9.6 0.6 7.1
Class150 2.0 3.0 0.6 2.2
Class300 5.0 7.5 0.6 5.5

四、PH44TC陶瓷排渣止回閥主要連接尺寸

型號 公稱通徑
(mm)
尺寸 (mm) 重量
(kg)
L D D1 D2 Z-φd b f Η
PH44H-10C 50 230 160 125 100 4-φ 18 16 3 210 25
65 230 180 145 120 4-φ 18 18 3 240 31
150 356 285 240 212 8-φ 22 22 3 290 120
200 495 340 295 268 8-φ 22 22 3 345 200
250 622 395 350 320 12-φ 22 24 3 412 250
300 698 445 400 370 12 - φ 22 26 3 468 320
350 787 505 460 430 16-φ 22 28 4 524 400
400 900 565 515 482 16-φ 26 30 4 600 517
450 918 615 565 532 20- φ 26 32 4 670 610
500 978 670 620 585 20- φ 26 34 4 750 705 ·
PH44H-16C 80 241 200 160 132 8-φ18 20 3 260 48
100 292 220 180 156 8-φ 18 20 3 270 63
150 356 285 240 212 8-φ 22 24 3 290 130
200 495 340 295 268 12-φ 22 24 3 345 210
250 622 405 355 320 12-φ 26 26 3 412 260
300 698 460 410 370 12-φ 26 28 4 468 330
350 787 520 470 429 16-φ 26 30 4 524 415
400 900 580 525 480 16 - φ 30 32 4 600 532
450 918 640 585 548 20- φ 30 34 4 670 625
500 978 715 650 609 20- φ 30 36 4 750 720
PH44H-25 80 318 200 160 132 8-φ 18 24 3 260 48
100 356 235 190 156 8-φ 22 24 3 270 65
150 444 300 250 212 8- φ 26 28 3 290 140
200 535 360 310 278 12-φ 26 30 3 345 230
250 622 425 370 335 12-φ 30 32 4 412 280
300 711 485 430 390 16-φ 30 34 4 648 350
350 838 .555 490 450 16-φ 33 38 4 524 440
400 864 620 550 505 16-φ 36 40 4 600 550
450 978 670 600 555 20- φ 36 42 4 670 650
500 1016 730 660 615 20- φ 36 • 44 4 750 745
