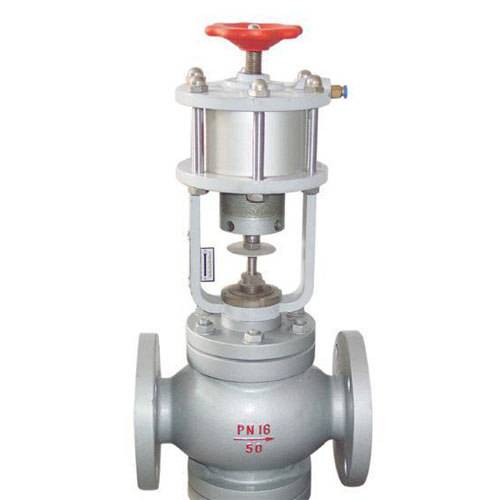

一、ZSQ氣動活塞切斷閥概述：
產品名稱: 氣動活塞切斷閥
產品型號: ZSQ
產品產地: 溫州
產品關鍵字: ZSQ氣動活塞切斷閥
產品描述: 氣動活塞切斷閥
型號：ZSQ
公稱通徑：DN20-250
壓力等級：PN1.6-6.4MPa
材質：鑄鐵、碳鋼、不銹鋼
結構與原理
氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部組成，中間由支架邊接而成。根據調節機構的形式，氣動活塞式切斷閥可分為直通單座切斷閥（ZSQP型）、直通套筒切斷閥（ZSQM型）、二位三通切斷閥（ZSQN型）三種型式。氣動活塞式執行機構有單作用（彈簧復位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和氣開式（水平管路斷開）。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
ZSQM型氣動活塞式套筒切斷閥采用平衡式閥芯，可提高切斷壓差。
二位三通切斷閥采用四通式閥體，有三個流道口，特別適用于對兩條流路的切換。
二、ZSQ氣動活塞切斷閥作用原理：
當信號壓力為零，由于彈簧（單作用僅有）的預緊力，使閥芯處于初始狀態（常開或常閉）。當執行機構接到信號壓力（0.4~0.6MPa）時，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電樣閥，使活塞式切斷閥控制更加方便、簡捷。
三、ZSQ氣動活塞切斷閥技術參數
公稱通徑DN（mm） 20 25 32 40 50 65 80 100
額定流量系數（KV） 7 11 20 30 48 75 120 190
額定行程 8 12 20 25
氣缸直徑 75 100 150
允許泄
漏 量
硬密封（l/h） 單座、三通：1.2×10-7×閥額定容量
套筒：5×10-6×閥額定容量
軟密封 VI級
工作溫度（） -20~200 -40~450
公稱壓力PN（MPa） 1.6 4.0 6.4
允許壓差
六、ZSQ氣動活塞切斷閥安裝與維護
1、 安裝：
(1) 安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。
(2) 在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
(3) 切斷閥安裝前，應先徹底清洗管道。
(4)安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。
(5) 閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。
(6) 介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。
2、 維護：
(1)清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。
(2) 閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。
(3) 閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
(4) 閥桿：表面損壞，只能換新。
(5) 推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?/p>
(6) 壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
(7) 易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般多2-3年。
(8) 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。
相關同類產品：

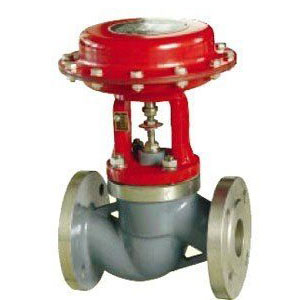

WJ641H波紋管氣動切斷閥 ZSQ氣動活塞切斷閥
