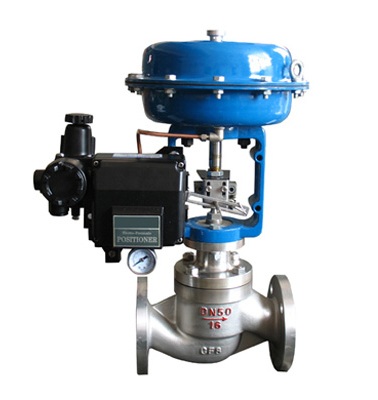

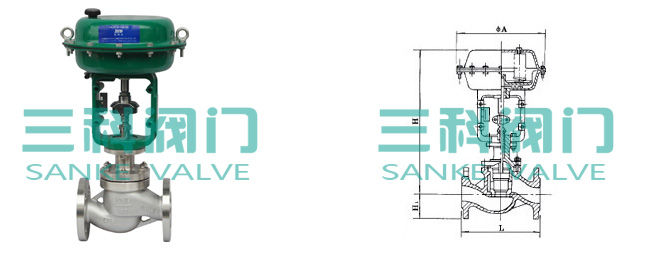

一、ZJHP氣動單座調節閥概述:
多彈簧執行機構高度低、重量輕、裝配簡便,精小型閥體結構緊湊、流道通暢,具有較大的流量系數。適用于泄漏量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
ZJHP、ZJHM型氣動單座調節閥(氣動精小型單座調節閥、氣動薄膜單座調節閥),是由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合IEC標準的新一代通用調節閥產品。
二、ZJHP氣動單座調節閥結構特點:
1、ZJHP型氣動單座調節閥是自動化控制系統中儀表的執行單元,采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的0-10mA DC或4-20mA DC電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,可實現分程控制(段幅信號),從而改變閥門開度位移,達到對流體介質的工藝參數精確調節控制。
2、ZJHP型氣動單座調節閥按作用模式可分;
正作用:氣閉式-常開型(當信號壓力增大時閥位向下位移),《B型》
反作用:氣開式-常閉型(當信號壓力增大時閥位向上位移),《K型》
3、氣動單座調節閥為直通單座鑄造球形閥,單座柱塞型閥芯,特別適用于允許泄漏小且閥前閥后壓差不大的工作場合。
4、直通低流阻單座為無底蓋頂導向結構,它只有一個閥座和一個柱塞形閥芯具有密閉性能好、泄漏量小、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大,閥芯導向部分的導向面積大,具有抗振性能強等特點,適用于對介質泄漏量及調節精度有嚴格要求的場合,但由于閥結構上的原因,閥桿上的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合。
5、通過改變閥芯形狀的設計;不同的閥芯形狀會得到不同流量特性:等百分比(對數)性、直線性、快開特性。
6、根據使用工況要求,閥芯可設計制作成;軟質密封結構(適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質)。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有標準型、調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa;公稱通徑DN15~300mm;小閥芯DN6mm。適用流體溫度有-60~+450℃;按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。
三、ZJHP氣動單座調節閥執行機構:
ZHA/B型多彈簧氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構,其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜,采用特殊的壓制工藝,使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性,有利于不同彈簧范圍的組配??烧{(diào)零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂,具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小,重量輕等優點。以壓縮空氣為能源動力,接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號,此壓力作用在膜室膜片上產生推力壓縮彈簧組件,并使推桿位移,當推桿與彈簧組被壓縮后產生的反力相平衡時,閥桿就穩定在相應行程上。依照力平衡原理,行程大小與壓力信號輸入大小成一定的比例關系,從而達到閥門閥芯準確定位。
四、ZJHP氣動單座調節閥執行機構主要技術參數:
型 號 |
ZHA-22 |
ZHA-23 |
ZHB-34 |
ZHA-45 |
ZHA-56 |
有效面積cm2 |
350 |
350 |
560 |
900 |
1600 |
行 程mm |
16 |
25 |
40 |
60 |
100 |
彈簧范圍KPa |
20~100(標準):40~200;80~240; 20~60; 60~100 |
||||
操作方式 |
普通型、帶手動手輪操作型(側裝式、頂裝式) |

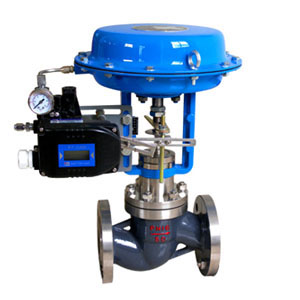

電-氣閥門定位器
電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度、克服閥桿的磨擦力和消除調節閥不平衡力的影響等,從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位。(有多種型號規格可選配)
本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型)。也可按不同需求配用(ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西門子系列及智能定位器系列產品)
五、ZJHP氣動單座調節閥主要技術參數:
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量 |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
額定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
執行器型號 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||||||
薄膜有效面積Ae(cm2) |
350 |
350 |
350 |
560 |
900 |
1600 |
|||||||||||
氣源壓力Ps(MPa) |
0.14~0.4 |
||||||||||||||||
信號范圍Pr(KPa) |
20~100、40~200、80~240 段幅:20~60、60~100 |
||||||||||||||||
電信號 |
4~20mA DC或0~10mA DC (切斷型:電磁閥AC220V或DC24V) |
||||||||||||||||
作用模式 |
氣開式(K)型、氣關式(B)型 |
||||||||||||||||
流量特性 |
直線、等百分比、快開性 |
||||||||||||||||
允許泄漏量(L/h) |
硬密封:(IV級)10-4×閥額定容量、軟密封:VI級 |
||||||||||||||||
固有可調比R |
50:1 |
||||||||||||||||
氣源接頭 |
M16×1.5 |
||||||||||||||||
公稱壓力PN(MPa) |
1.6 2.5 4.0 6.4 |
訂貨須知:
一、①ZJHP氣動單座調節閥產品名稱與型號②ZJHP氣動單座調節閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZJHP氣動單座調節閥型號,請按ZJHP氣動單座調節閥型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的閥門專家為您審核把關。
