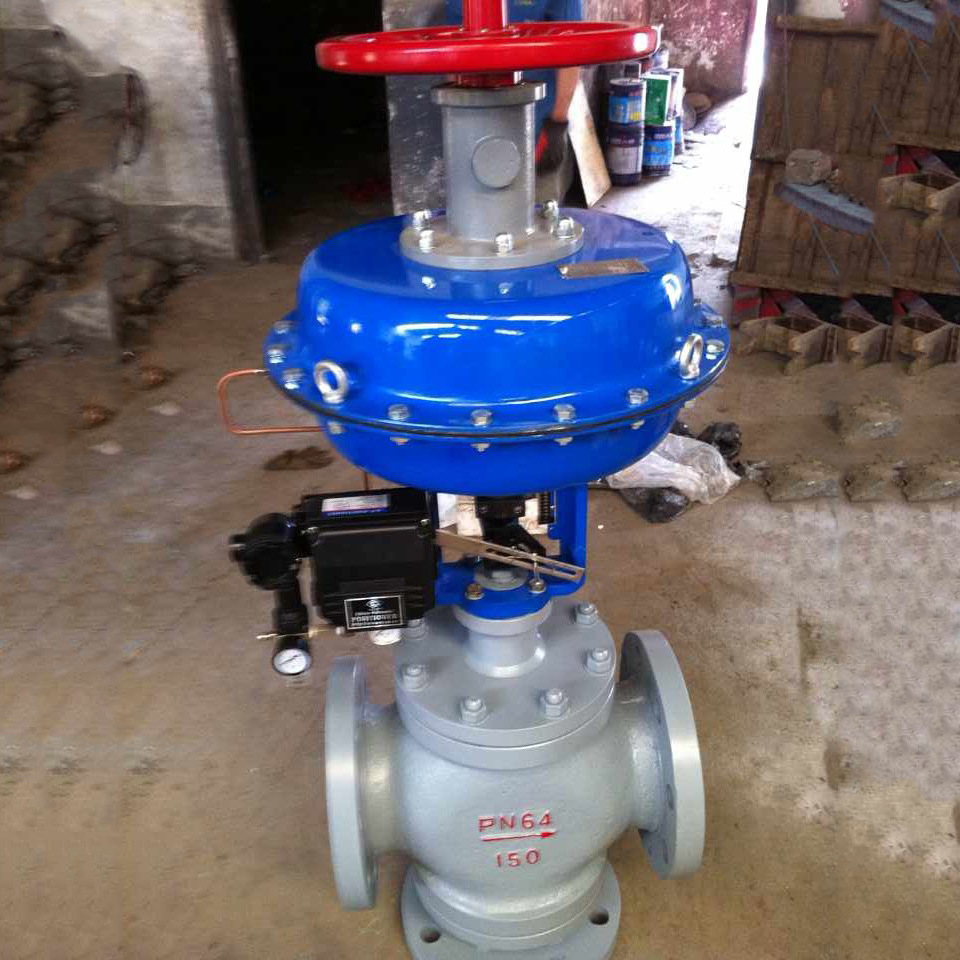

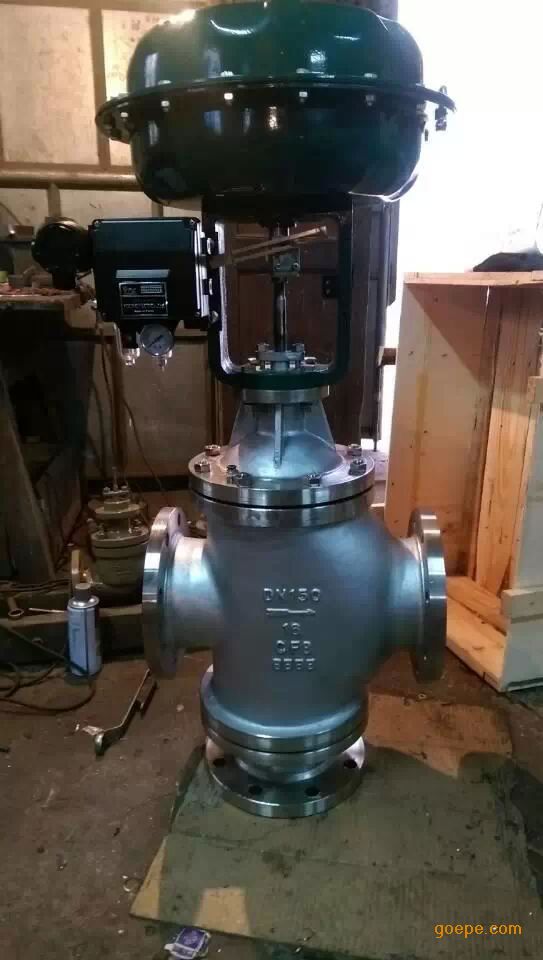

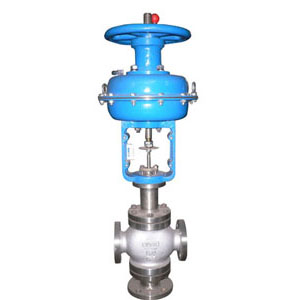

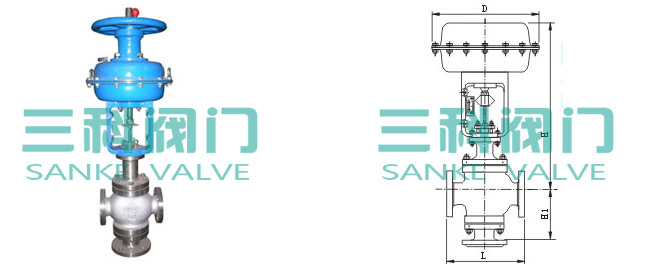

一、ZJHQ氣動薄膜三通調節閥概述：
ZJHQ、ZJHX氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。氣動薄膜三通調節閥廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
本系列氣動薄膜三通調節閥產品有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種
二、ZJHQ氣動薄膜三通調節閥主要零件材料：
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti
波紋膜片：丁腈橡膠夾增強滌綸織物
填 料：聚四氟乙烯、柔性石墨
彈 簧：60Si2Mn
膜 蓋：A3
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
三、ZJHQ氣動薄膜三通調節閥主要技術參數：
| 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數 Kv |
合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| 額定行程L（mm） | 16 | 25 | 40 | 60 | 100 | ||||||||
| 膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | 1600 | ||||||||
| 公稱壓力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||
| 固有流量特性 | 直線、拋物線 | ||||||||||||
| 固有可調比R | 30：1 | ||||||||||||
| 工作溫度t（℃） | 普通型：鑄鐵-20～200、鑄鋼-40～250、鑄不銹鋼-60～250 散熱型：鑄鋼-40～450、鑄不銹鋼-60～450 |
||||||||||||
| 兩種介質溫度差t（℃） | 鑄鐵≤150、鑄鋼和鑄不銹鋼≤200 | ||||||||||||
| 信號范圍Pr（kpa） | 20～100 | ||||||||||||
| 氣源壓力Ps（MPa） | 0.14～0.4 | ||||||||||||
| 允許泄漏量l/h | 10-4×閥額定容量 | ||||||||||||
| 允許壓差△P（MPa） | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | ||||
