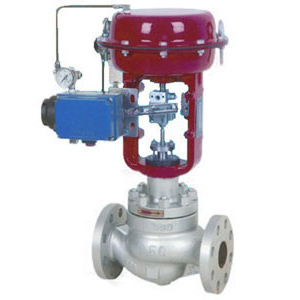

一、 ZMAM氣動薄膜調節閥用途：
ZMAM型氣動薄膜單座調節閥是自動控制系統中常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。

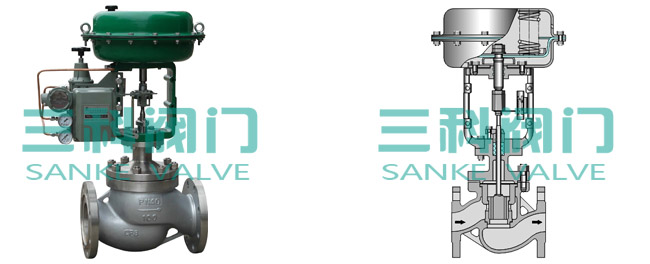

二、ZMAM氣動薄膜調節閥結構特點：
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti
波紋膜片：丁腈橡膠夾增強滌綸織物
填 料：聚四氟乙烯、柔性石墨
彈 簧：60Si2Mn
膜 蓋：A3
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
三、ZMAM氣動薄膜調節閥技術參數：
|
公稱通徑DN（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
額定流量系數Kv
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
|
額定行程L（mm）
|
16
|
25
|
40
|
60
|
100
|
||||||||
|
膜片有效面積Ae（cm2）
|
280
|
400
|
600
|
1000
|
1600
|
||||||||
|
公稱壓力PN（MPa）
|
1.6、4.0、6.4
|
||||||||||||
|
固有流量特性
|
直線、拋物線
|
||||||||||||
|
固有可調比R
|
30：1
|
||||||||||||
|
工作溫度t（℃）
|
普通型：鑄鐵-20～200、鑄鋼-40～250、鑄不銹鋼-60～250
散熱型：鑄鋼-40～450、鑄不銹鋼-60～450 |
||||||||||||
|
兩種介質溫度差t（℃）
|
鑄鐵≤150、鑄鋼和鑄不銹鋼≤200
|
||||||||||||
|
信號范圍Pr（kpa）
|
20～100
|
||||||||||||
|
氣源壓力Ps（MPa）
|
0.14～0.4
|
||||||||||||
|
允許泄漏量l/h
|
10-4×閥額定容量
|
||||||||||||
|
允許壓差△P（MPa）
|
0.86
|
0.75
|
0.48
|
0.31
|
0.27
|
0.18
|
0.11
|
0.12
|
0.09
|
0.05
|
0.04
|
0.02
|
|
四、ZMAM氣動薄膜調節閥主要技術性能指標：
|
項目
|
指標值
|
|
|
基本誤差％
|
不帶定位器
|
±5.0
|
|
帶定位器
|
±1.0
|
|
|
回差％
|
不帶定位器
|
3.0
|
|
帶定位器
|
1.0
|
|
|
死區％
|
不帶定位器
|
3.0
|
|
帶定位器
|
0.4
|
|
|
允許泄漏量L/h
|
1×10-3×閥額定容量
|
|
五、ZMAM氣動薄膜調節閥規格與技術參數：
|
公稱通徑mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|||||||
|
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可與本公司
商洽生產 |
|||
|
額定流量
系數Kv |
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|||
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
||||
|
公稱壓力MPa
|
0.6 1.6 4.0 6.4
|
|||||||||||||||||||
|
行程mm
|
10
|
16 |
25
|
40
|
60
|
100 | ||||||||||||||
|
流量特性
|
直線、等百分比、快開型
|
|||||||||||||||||||
|
介質溫度℃
|
-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
|
|||||||||||||||||||
|
法蘭尺寸
|
鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79
|
|||||||||||||||||||
|
法蘭形式
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
|||||||||||||||||||
|
閥體材質
|
PN
(MPa) |
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|||||||||||||||||
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||||||
|
閥體型式
|
直通單座鑄造球型閥
|
|||||||||||||||||||
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||||||
|
上閥蓋形式
|
普通式(常溫型)、熱片式(中溫型)、低溫型
|
|||||||||||||||||||
|
可配附件
|
定位器 手輪 電/氣轉換器 空氣過濾減壓器
|
|||||||||||||||||||
|
可調比R
|
30:1
|
|||||||||||||||||||
|
氣源接頭
|
M16×1.5
|
|||||||||||||||||||
六、ZMAM氣動薄膜調節閥執行機構主要技術參數：
|
型 號
|
ZHA(B)-1
|
ZHA(B)-2
|
ZHA(B)-3
|
ZHA(B)-4
|
ZHA(B)-5
|
ZHA(B)-6
|
|
有效面積cm2
|
200
|
280
|
400
|
630
|
1000
|
1600
|
|
行 程mm
|
10
|
16
|
25
|
40
|
60
|
1000
|
|
彈簧范圍KPa
|
20～100(標準)；40～200；80～240；20～60；60～100
|
|||||
允許壓差
|
供氣壓力
MPa |
彈簧壓力
KPa |
公稱通徑
|
20
|
20
|
20
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
|
0.14
|
20-100
|
允許壓差MPa
|
5.3
|
3.7
|
2.3
|
1.3
|
0.8
|
0.5
|
0.5
|
0.3
|
0.25
|
0.2
|
0.12
|
0.12
|
0.08
|
0.05
|
0.05
|
0.035
|
|
0.24
|
40-200
|
6.4
|
6.4
|
5.5
|
3.1
|
1.8
|
1.2
|
1.1
|
0.7
|
0.65
|
0.45
|
0.18
|
0.18
|
0.10
|
0.10
|
0.10
|
0.07
|
訂貨須知：
一、①ZMAM氣動薄膜調節閥產品名稱與型號②ZMAM氣動薄膜調節閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定ZMAM氣動薄膜調節閥型號，請按ZMAM氣動薄膜調節閥型號直接向我們銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。
