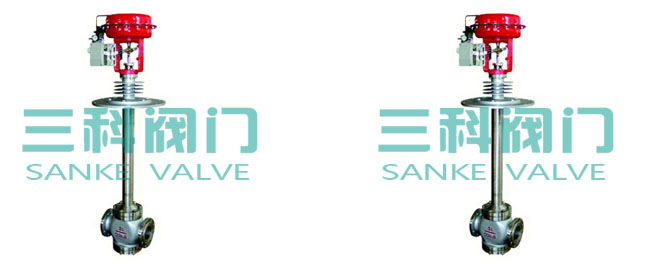

一、ZMAP低溫氣動單座調節閥慨述：
ZMAP型氣動薄膜單座調節閥是自動控制系統中常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。
氣動低溫由氣動薄膜執行機構和耐低溫的單、雙座閥兩部分組成。由調節器來的信號壓力輸入氣動薄膜執行機構的氣室，產生推力，通過連接桿件帶動閥芯，閥芯位置的變化使閥的流通截面積變化，實現對介質流量的調節
二、ZMAP低溫氣動單座調節閥技術參數：
|
公稱通徑 (mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
額定流量系數 Kv
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
|
公稱壓力 MPa
|
1.6 、 4.0 、 6.4 ( 常溫型 ) ； 4.0 、 6.4 ( 中溫型 )
|
|||||||||
|
介質溫度℃
|
-20 ～ 200( 常溫型 ) ； -40 ～ 450( 中溫型 )
|
|||||||||
|
流量特性
|
直線 ； 等百分比
|
|||||||||
|
閥體材質
|
可焊高溫用碳素鋼鑄鋼 GB/T12229-1989 ZG270-500 ； JIS SCPH2
|
|||||||||
|
閥芯、閥桿材質
|
不銹鋼 1Cr18Ni9Ti
|
|||||||||
|
可調比
|
30 ： 1
|
|||||||||
|
可配附件
|
隔爆型電 - 氣閥門定位器、手輪機構、空氣過濾減壓閥
|
|||||||||
氣動低溫單座調節閥使用注意事項:
１、應垂直安裝于水平管道上，在特殊情況下需要水平或傾斜安裝時，一般應加支撐。裝于保溫箱壁的園板與保溫箱壁應平行。
2、應安裝在靠近地面或樓板的地方，以便在于維護檢修，對裝有定位器或手輪機構者，更應保證觀察，調整和操作和方便。
3、一般都設置旁通管路，以便在自控系統發生故障或維修時切換到手動操作，不致于停止生產。
4、裝有手輪機構時，也可省略旁通管路時行手動操作，還可用于限制的開度。當停止使用時，手輪機構必須恢復到原來空檔位置，以利自控系統正常進行。
5、安裝時，應使介質流向與閥體指示方向一致。
6、在安裝前應對管路清洗污物、焊渣。安裝后，使全開，對管路，等進行清洗及試驗各連接處的密封性。閥門調節閥調節閥閥門調節閥閥門

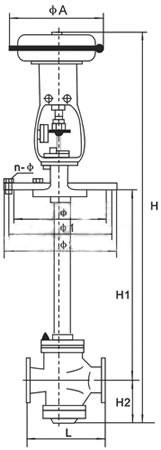

三、ZMAP低溫氣動單座調節閥安裝尺寸：
|
公稱通徑DN（mm）
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|||
|
A
|
230
|
280
|
280
|
325
|
410
|
495
|
|||||||||
|
|
135
|
235
|
235
|
255
|
280
|
310
|
345
|
370
|
430
|
470
|
550
|
660
|
|||
|
1
|
160
|
260
|
260
|
285
|
305
|
340
|
375
|
405
|
460
|
525
|
590
|
700
|
|||
|
2
|
190
|
290
|
290
|
315
|
335
|
370
|
410
|
440
|
490
|
560
|
630
|
740
|
|||
|
n-
|
6-12
|
8-14
|
8-14
|
8-14
|
8-16
|
10-16
|
10-18
|
12-18
|
16-18
|
20-18
|
|||||
|
單座
|
H
|
L
|
120
|
190
|
200
|
210
|
235
|
265
|
295
|
210
|
370
|
440
|
475
|
570
|
|
|
H1=500
|
862
|
1006
|
1060
|
1066
|
1137
|
1152
|
1377
|
1390
|
1394
|
|
|
|
|||
|
H1=600
|
962
|
1106
|
1160
|
1166
|
1237
|
1252
|
1477
|
1490
|
1494
|
|
|
|
|||
|
H1=700
|
1062
|
1206
|
1260
|
1266
|
1337
|
1352
|
1577
|
1590
|
1594
|
1743
|
1751
|
1790
|
|||
|
H1=800
|
1162
|
1306
|
1360
|
1366
|
1437
|
1452
|
1677
|
1690
|
1694
|
1843
|
1851
|
1890
|
|||
|
H1=900
|
1262
|
1406
|
1460
|
1466
|
1537
|
1552
|
1777
|
1790
|
1794
|
1943
|
1951
|
1990
|
|||
|
H1=1000
|
1362
|
1506
|
1560
|
1566
|
1637
|
1652
|
1877
|
1890
|
1894
|
2043
|
2051
|
2090
|
|||
|
H1=1100
|
|
|
|
|
|
|
|
|
|
2143
|
2150
|
2190
|
|||
|
H1=1200
|
|
|
|
|
|
|
|
|
|
2243
|
2250
|
2290
|
|||
|
H2
|
32
|
58
|
112
|
118
|
129
|
144
|
178
|
191
|
195
|
243
|
251
|
290
|
|||
|
雙座
|
H
|
L
|
|
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
|
|
H1=500
|
|
|
1065
|
1068
|
1147
|
1152
|
1387
|
1407
|
1419
|
|
|
|
|||
|
H1=600
|
|
|
1165
|
1168
|
1247
|
1252
|
1487
|
1507
|
1519
|
|
|
|
|||
|
H1=700
|
|
|
1265
|
1268
|
1347
|
1352
|
1587
|
1607
|
1619
|
1768
|
1778
|
1820
|
|||
|
H1=800
|
|
|
1365
|
1368
|
1447
|
1452
|
1687
|
1607
|
1719
|
1868
|
1878
|
1920
|
|||
|
H1=900
|
|
|
1465
|
1468
|
1547
|
1552
|
1787
|
1807
|
1819
|
1968
|
1978
|
2020
|
|||
|
H1=1000
|
|
|
1565
|
1568
|
1647
|
1652
|
1887
|
1907
|
1919
|
2068
|
2078
|
2120
|
|||
|
H1=1100
|
|
|
|
|
|
|
|
|
|
2168
|
2178
|
2220
|
|||
|
H1=1200
|
|
|
|
|
|
|
|
|
|
2268
|
2278
|
2320
|
|||
|
H2
|
|
|
117
|
120
|
139
|
144
|
188
|
208
|
208
|
268
|
278
|
320
|
|||
