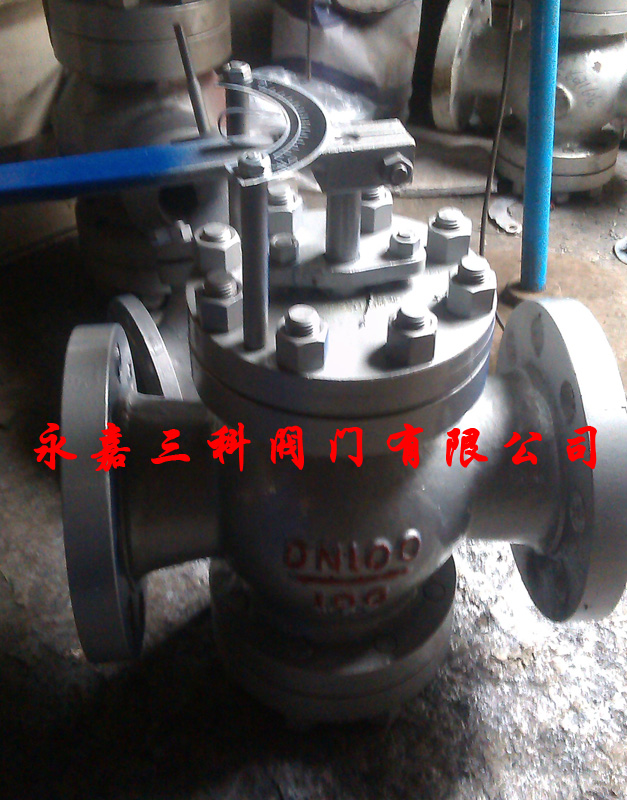

T40Y回轉式調節閥適用于中、低壓鍋爐給水管道和高壓加熱器疏水管上，通過轉動圓筒形閥瓣使其與閥座形成的窗口面積改變，從而實現調節流量的目的。調節閥的回轉啟閉角度為60度,由調節閥上方的開度指示板來指示?？膳溆秒妱訄?zhí)行裝置，實行遠程自動化操作。
T40H回轉式調節閥工作原理和結構說明
一、主要由閥體、閥座、閥瓣、閥桿、閥蓋、指示板等組成。
二、閥門的流量調節供圓筒形的閥瓣和閥座的相對回轉以改變閥瓣上窗口面積來實現。
三、閥門的開關范圍。由閥門上方的開度指示板指示，所指示的開關范圍與閥門的開關范圍一致。
四、回轉調節閥通過遠距離控制器來操縱，回轉角度60℃。
T40H回轉式調節閥主要零件材料：
零件名稱 材料 零件名稱 材料
閥蓋 鑄鋼 桿頭 不銹鋼
閥體 2G25I 閥瓣 不銹鋼1Cr18N9Ti
閥桿 不銹鋼 閥座 不銹鋼1Cr18N9Ti
存放安裝使用注意事項
1、本閥應存放在干燥的室內，通路兩端須堵塞。不準堆置存放。
2、長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。
3、本閥應安裝在水平管道上，必須垂直安裝。閥桿向上。
4、必須按圖示箭頭所指介質流向進行安裝。
T40H回轉式調節閥產品性能：
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 水壓試驗壓力PS(MPa) | 給水溫度t(≤℃) | 設計壓差△(MPa) | 大流通面積fmax(cm2) | 大流量Qmax(T/h) | 適用介質 | 流量特性 | 壓力特性 | 泄漏量 |
| 2.5 | 50 | 3.8 | 425 | 0.4 | 1.89 | 12.1 |
水 油 蒸汽 |
進口壓力保持不變，流量從大到小變化時，出口壓力的偏差值為5~10%。 | 流量保持不變，進口壓力從大到小變化時，出口壓力偏差值為±5~10%。 | 為大流量的0.01~0.05%。 |
| 65 | 2.72 | 17.4 | ||||||||
| 80 | 3.56 | 22.8 | ||||||||
| 100 | 6.14 | 39.3 | ||||||||
| 150 | 12.26 | 78.5 | ||||||||
| 4 | 50 | 6 | 425 | 0.5 | 1.89 | 13.6 | ||||
| 65 | 2.72 | 19.5 | ||||||||
| 80 | 3.56 | 25.5 | ||||||||
| 100 | 6.14 | 44.0 | ||||||||
| 10 | 50 | 15 | 425 | 0.8 | 5.14 | 45.6 | ||||
| 80 | 5.76 | 50.3 | ||||||||
| 100 | 8.96 | 78.8 | ||||||||
| 125 | 14.5 | 110.5 | ||||||||
| 150 | 18.28 | 160.9 | ||||||||
| 200 | 33.38 | 293.36 |

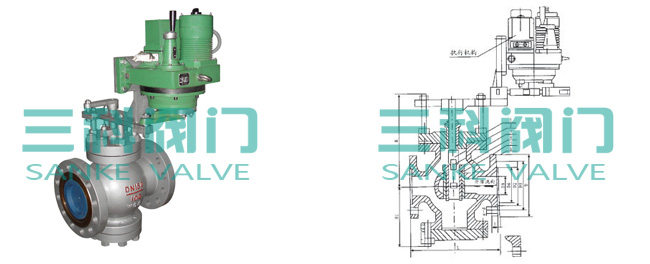

T40H回轉式調節閥主要外形尺寸和連接尺寸：
| 公稱壓力PN(MPa) | 公稱通徑DN(mm) | 主要外形尺寸和連接尺寸 | |||||||||||
| L | H | H1 | D | D1 | D2 | D6 | b | f | f1 | n | q | ||
| 2.5 | 50 | 250 | 238 | 165 | 160 | 125 | 100 | 不帶凹下部分 | 20 | 3 | 不帶凹下部分 | 4 | φ18 |
| 65 | 260 | 248 | 175 | 180 | 145 | 120 | 22 | 3 | 8 | φ18 | |||
| 80 | 310 | 267 | 190 | 195 | 160 | 135 | 22 | 3 | 8 | φ18 | |||
| 100 | 350 | 279 | 210 | 230 | 190 | 160 | 24 | 3 | 8 | φ23 | |||
| 150 | 450 | 338 | 280 | 300 | 250 | 218 | 30 | 3 | 8 | φ25 | |||
| 4 | 50 | 250 | 238 | 165 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4 | φ18 |
| 65 | 260 | 248 | 175 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8 | φ18 | |
| 80 | 310 | 267 | 190 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8 | φ18 | |
| 100 | 350 | 279 | 210 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8 | φ23 | |
| 10 | 50 | 300 | 242 | 170 | 195 | 145 | 115 | 88 | 28 | 3 | 4 | 4 | φ25 |
| 80 | 380 | 280 | 188 | 230 | 180 | 150 | 121 | 34 | 3 | 4.5 | 8 | φ25 | |
| 100 | 400 | 280 | 212 | 265 | 210 | 175 | 150 | 38 | 3 | 4.5 | 8 | φ30 | |
| 150 | 450 | 330 | 268 | 350 | 290 | 250 | 204 | 46 | 3 | 4.5 | 12 | φ34 | |
| 200 | 550 | 380 | 310 | 430 | 360 | 315 | 260 | 54 | 3 | 4.5 | 12 | φ41 | |
