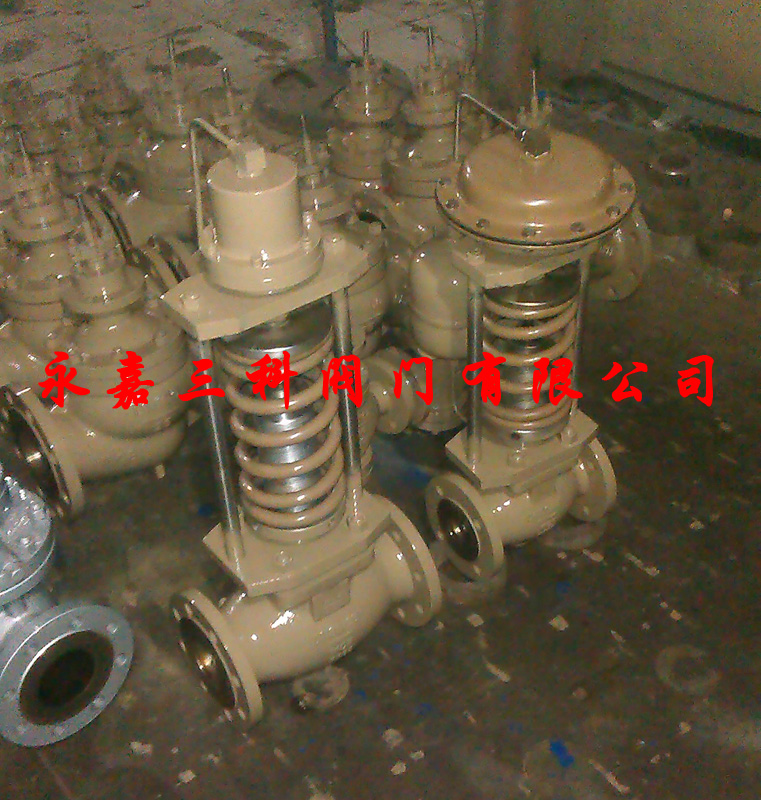

一、ZZY自力式壓力調節閥概述：
ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15~2500kPa?？砂葱枰M合滿足用戶工況要求。
產品特點：
·自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
·壓力分段范圍細且互相交叉，調節精度高。
·壓力設定值在運行期間可連續設定。
·對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。
·橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
·采用壓力平衡機構，使調節閥反應靈敏、控制精確。
二、ZZY自力式壓力調節閥技術參數：
|
公稱通徑DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
公稱壓力PN(MPa)
|
1.6、4.0、6.4
|
||||||||||||
|
壓力調節范圍(KPa)
|
15～50、40～80、60～100、80～140、120～180、160～220、 200～260、240～300、280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800、780～900、 880～1000、600～1500、1000～2500 |
||||||||||||
|
使用介質
|
熱水、蒸汽、各種氣體及低粘度介質
|
||||||||||||
|
使用溫度
|
≤80℃ ≤350℃
|
||||||||||||
三、ZZY自力式壓力調節閥主體材質：
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 |
閥體 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304） |
1Cr18Ni9Ti（304） |
1Cr18Ni12Mo2Ti（316） |
|
|
閥桿 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
膜片 |
丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 |
|||
|
膜蓋 |
A3、A4鋼涂四氟乙烯 |
|||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||
|
彈簧 |
60Si2Mn |
|||
|
導向套 |
HPb59-1 |
|||
四、ZZY自力式壓力調節閥主要技術參數：
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
|
|
|
|
額定行程 |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
|||||
|
允許壓差（MPa） |
2.5 |
2.0 |
1.6 |
1.0 |
||||||||
|
公稱壓力（MPa） |
1.64.06.4 |
|||||||||||
|
流量特性 |
快開 |
|||||||||||
|
壓力調節范圍（KPa） |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 |
|||||||||||
|
調節精度（%） |
±5 |
|||||||||||
|
工作溫度℃ |
液體≤120；氣體≤80；帶冷凝器和散熱片≤350（適用于高溫工況） |
|||||||||||
|
適用介質 |
執水、氣體、蒸汽、低粘度介質 |
|||||||||||
|
允許泄漏量 |
硬密封（L/h） |
單座≤10-4×閥額定容量（IV級）；雙座、套筒≤5×10-3閥額定容量（II級 |
||||||||||
|
軟密封（ml/min） |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
||||
|
減壓比 |
大 |
10 |
||||||||||
|
小 |
1.25 |
|||||||||||
注：壓力調節范圍可根據用戶要求進行制做
五、ZZY自力式壓力調節閥外形連接尺寸：
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
||
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|||
|
B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
|||||||
|
H |
壓力 |
15～140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
||||
|
130～300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
||||||
|
280～500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
||||||
|
480～1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
|||||||
|
600～1500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
|
1000～2500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
|
A |
壓力 |
15～140 |
φ280 |
φ308 |
||||||||||
|
130～300 |
φ230 |
|||||||||||||
|
280～1000 |
φ176 |
φ194 |
φ280 |
|||||||||||
|
600～2500 |
φ85 |
φ96 |
||||||||||||
|
導壓管接口螺紋 |
M16×15 |
|||||||||||||
