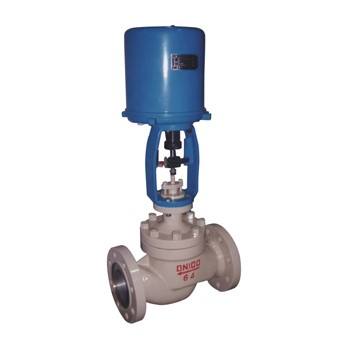

一、ZAZP電動單座調節閥概述：

ZAZP電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規?？晒┻x擇。電動單座調節閥是一種壓力平衡式的調節閥。接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。電動套筒調節閥適用于壓差較大場合。按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用一般場合，而后者用至不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規?？晒┻x擇。

二、ZAZP電動單座調節閥產品特點：
　　閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
　　可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
　　調節切斷型采用軟密封結構閥芯，達VI級泄漏標準(零泄漏)。
　　伺服放大器采用深度動態負反饋，可提高自動調節精度。
　　電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
　　電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
　　波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。
三、ZAZP電動單座調節閥零件材料
　　閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti
　　閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
　　填料：聚四氟乙烯、柔性石墨
　　推桿、襯套：2Cr13
　　墊片：橡膠石棉板、10、1Cr18Ni9Ti石棉纏繞墊片
　　波紋管：1Cr18Ni9Ti

四、ZAZP電動單座調節閥規格與技術參數：

公稱通徑DN(mm)			3/4”	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv	單座	P	0.08～0.8	1.2～5.0	8	12	20	32	50	80	120	200	280	450
	雙座	N			10	16	25	40	63	100	160	250	400	630	1000	1600
	套筒	M			15		20	30		75	115		240	350
公稱壓力(MPa)			1.6 4.0 6.0
行程			10		16		25		40			60			100
電動執行器型號			DKZ-310/310C						DKZ-410/410C/510/510C						DKZ-510/510C
信號			Ⅱ型0-10mA DC Ⅲ型4-20mA DC
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
流量特性			直線　　百分比
可調范圍			30:1
電源電壓			220VAC 50～60Hz
作用方式			電開式（K）電閉式（B）
閥體材質	公稱 壓力 (MPa)	0.6			低溫： ZG1Cr18Ni9Ti
		1.6			常溫:HT200 ZG230-450
		4.0		低溫: ZG1Cr18Ni9Ti
				常溫:ZG230-450、ZG1Cr18Ni9Ti
				中溫:ZG230-450、ZG1Cr18Ni9Ti
		6.4	低溫:ZG1Cr18Ni9Ti
			常溫:ZG230-450、ZG1Cr18Ni9Ti
			中溫:ZG230-450、ZG1Cr18Ni9Ti
法蘭尺寸			管連接	鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59
法蘭型式			法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式鑄鋼法蘭按光滑式，鑄鐵法蘭按凹式
閥芯材質			1Cr18Ni9Ti
上閥蓋型式			普通式（常溫型），熱片式（中溫型），長勁式（低溫式）

五、ZAZP電動單座調節閥主要技術性能指標：

項目		指標
基本誤差％		±5.0
回差％		3.0
死區％		3.0
泄漏量	單座閥	符合JB/T7387-94 IV級 小于閥的額定容量×10-4
	雙座閥	符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3
	套筒閥	符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3

六、ZAZP電動單座調節閥所允許壓差：

使用情況						閥芯處于流開狀態，關閉時閥后壓力P2＝0
公稱通徑 DN(mm)	閥座直徑 DN(mm)				執行機構 有效推力（N）	允許壓差(sMPa)
						電動直通單座調節閥
						PN1.6(MPa)		PN6.4(MPa)
3/4	3		4	5
	6		7	8
20	10	12	15	20	400,1000,2500	公稱壓力		3.8	2.7	1.7	1.0
								公稱壓力		4.34.3	2.5
25	26				400,1000,2500	0.5	公稱壓力	0.6		3.6
32	32					0.4	公稱壓力	0.4		2.3
40	40				400,1000 2500，6400	0.7	1.0	0.7		1.5
50	50					0.5	1.0	0.5		1.0
65	66				6400，16000	1.4		1.4
80	80					1.0		1.0
100	100					0.6		0.6
125	125				6400，16000	0.5	1.0	0.5		1.0
150	150					0.3	0.7	0.3		0.7
200	200					0.2	0.4	0.2		0.4
250	250				16000	0.3		0.3
300	300					0.2		0.2

五;ZAZP電動單座調節閥法蘭標準：
鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88
法蘭密封面型：PN10、PN16為凸面
PN40、PN64為凹凸面，閥體為凹面
結構長度：GB12221-89
夾套保溫型夾套載熱體接口：對焊φ18×4
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS、DIN等標準。

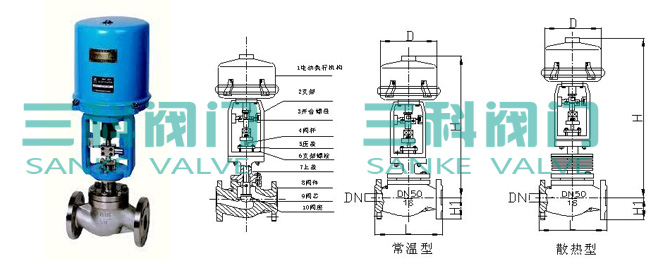

公稱通徑 DN	L(mm)			A	B	H(mm)		H1(mm)
公稱通徑 DN	PN16	PN40	PN64	A	B	普通型	熱片型	H1(mm)
25	184	197	230	230	460	668	819	75
40	222	235	260			684	835	95
50	254	267	300			684	835	98
80	295	317	380	230	530	785	946	130
100	350	368	430	230	530	795	946	156
150	480	473	550	260	630	945	1160	208
200	600	615	650			945	1160	250
250	650	670	690			1050	1320	265
300	740	770	800			1145	1320	265

六、ZAZP電動單座調節閥安裝：
    1 安裝人員首先應認識到電動單座調節閥是一種精密的儀表設備，不準碰撞、跌摔、以免損壞，影響產品性能。
    2 在初次開工前和停工檢修后應先沖洗配管系統，然后安裝電動單座調節閥，并應保證管道內力不超過電動單座調節閥的極限值。
    3 主意務必按電動單座調節閥所示的介質流動方向(閥體上的箭頭)安裝電動單座調節閥。
    4電動單座調節閥應該垂直倒立安裝在管道上。執行器在下，控制閥在上，如圖5所示，這樣可以保證介質的溫度不會傳送到執行器上。當介質溫度低于80℃時，電動單座調節閥可以正立安裝。當介質溫度高于80℃時，電動單座調節閥必須垂直倒立安裝，即執行器向下安裝。在閥自重較大或有震動的場合應加支架。
    5 在電動單座調節閥前后安裝壓力表，以便設定調整時察看。
