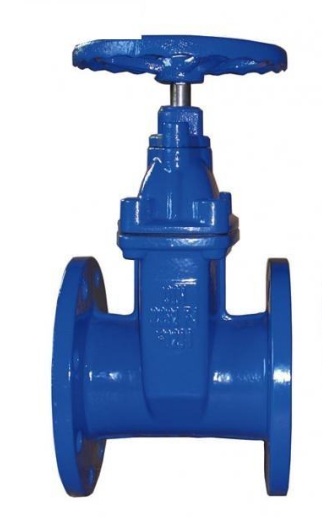

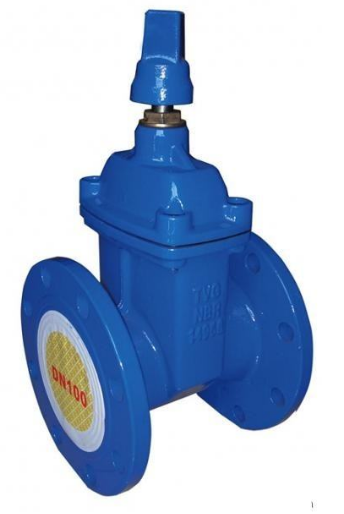

一、Z45X彈性座封閘閥概述：
Z45X彈性座封閘閥可根據用戶的要求配裝各種電動執行機構,實現遠距離控制及自動控制.具有靈敏、可靠、.安裝方便等優點..可廣泛用于自來水,污水,建筑,石油,化工,食品,醫藥,輕紡,電力,船舶,冶金,能源系統等流體管線上作為調節和截流裝置使用.
二、主要零部件材料：
|
NO. |
零件名稱 |
材質 |
|
1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁睛橡膠 |
|
3 |
閥桿 |
不銹鋼 |
|
4 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
5 |
支架 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
6 |
電動頭 |
|
三、主要技術參數：
公稱壓力：1.0～2.5MPa
公稱通徑：50～400mm
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6GB9113
試驗標準：GB13927API598
四、主要連接外型尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H(全開) |
732 |
773 |
820 |
870 |
915 |
1003 |
1110 |
1263 |
1630 |
1550 |
1610 |
1900 |
1938 |
2120 |
